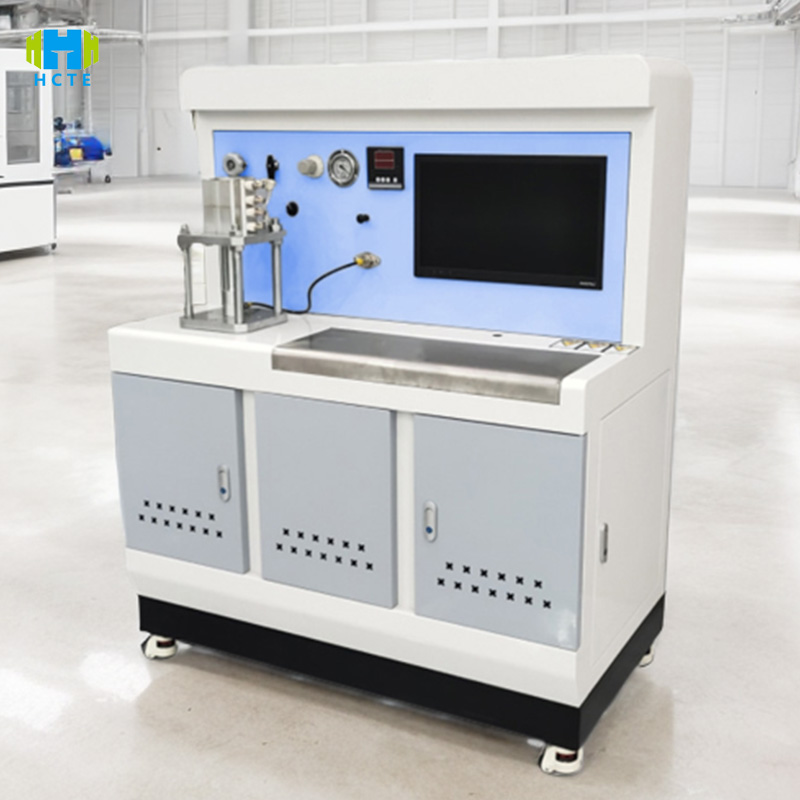

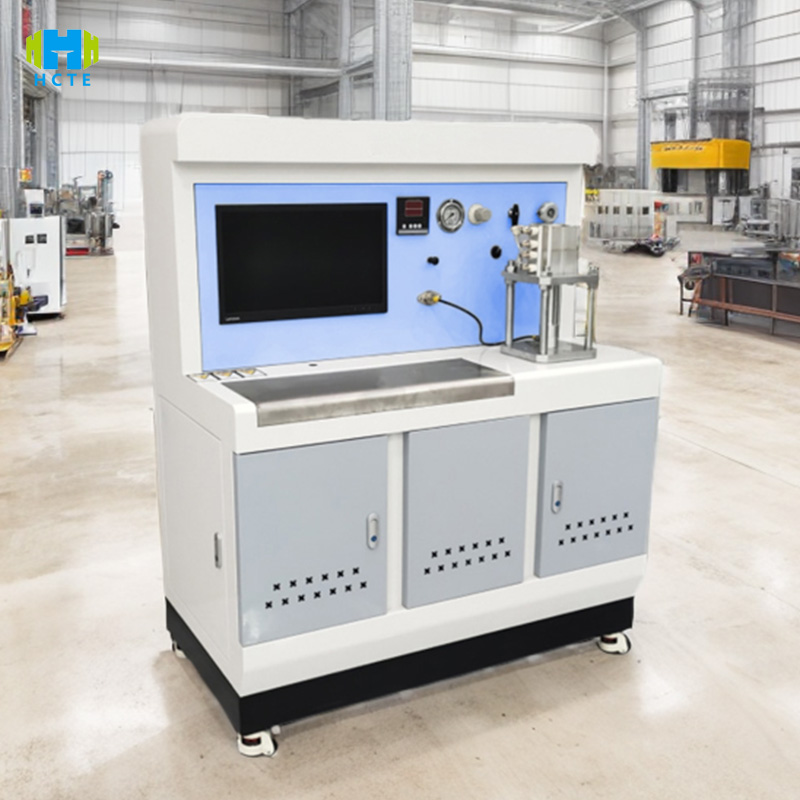

水バルブ寿命耐久性試験ベンチ 10万回の開閉サイクル試験 0～60MPa全圧力範囲

水バルブ寿命耐久性試験ベンチ 10万回の開閉サイクル試験 0～60MPa全圧力範囲

製品紹介

WPT-12は高精度サイクル制御とフルコンディションシミュレーション技術を使用して、水バルブの寿命を正確に評価します。

全圧力範囲をカバー:

• 圧力テスト範囲0〜60MPa（分解能0.1MPa）、低圧ストップバルブ（1.6MPa）から高圧安全弁（60MPa）まで対応、シェル強度（公称圧力の1.5倍）およびシールテスト（公称圧力の1.1倍）をサポートします。
• 開閉頻度は 0 ～ 30 回 / 分で調整可能で、水道管や工業用パイプ ネットワークなどのさまざまなシナリオでのスイッチ負荷をシミュレートし、パルス テストと連続サイクル テストをサポートします。

インテリジェントな計測・制御システム：

• 10インチカラータッチスクリーン（中国語と英語の切り替え可能）で、テストパラメータ（サイクル数、圧力、媒体温度）をワンクリックで設定、PLC連動サーボモーター駆動開閉機構（位置決め精度±0.5mm）、動作トルク（分解能0.1N・m）、漏れ（精度0.01mL/分）などの30以上のパラメータをリアルタイムで収集します。
• 64Gメモリを内蔵し、ライフサイクル曲線（開閉時間 - 漏れ関係図）を自動的に生成し、USB / Ethernetエクスポートと上位コンピュータソフトウェア分析をサポートし、ISO 9001品質トレーサビリティ要件を満たしています。

安全性と信頼性の設計：

• 防爆観察窓付きのステンレス製高圧チャンバー（耐圧 100MPa）、ダブルリークセンサー内蔵（精度 0.005mL/分）、過剰圧力の自動アンロード（設定値の 110%）、EN 61010-1 電気安全規格に準拠。
• インテリジェントな障害診断システムは、シールの故障やバルブ ステムの詰まりなど 5 つの一般的な障害を 95% を超える診断精度でリアルタイムに識別し、メンテナンスの提案を自動的に生成します。

製品の特徴

あらゆる種類の水バルブの適応

• ゲートバルブ、ストップバルブ、ボールバルブ、バタフライバルブ、チェックバルブ（DN15-DN300）と互換性があり、クイックリリースクランプ（フランジ/ネジ接続）により10分以内に交換でき、ストレート、アングルなどの構造をサポートします。
• 強力な媒体互換性: きれいな水、下水、油、腐食性液体 (オプションの 316L ステンレス鋼パイプライン)、さまざまな作業条件下での耐久性テストに適しています。

高精度寿命試験

• 開閉回数は0～100万回（分解能1回）にプリセットされており、サイクル位置決め精度は±0.2％で、ISO 5208第9項「シール寿命試験」の要件を満たしています。
• トルク センサーは CNAS (精度 ±1%) によって較正され、バルブ スイッチ抵抗の変化がリアルタイムで監視され、バルブ ステムの摩耗やシール リングの劣化などの早期故障が特定されます。

インテリジェントなデータ管理

• タッチスクリーンには、シングルステーションSPC管理チャート（CPK≥1.33）がリアルタイムで表示され、異常データ（漏れの急増など）は自動的に赤色でマークされ、可聴および可視アラームがトリガーされるため、品質検査効率が40％向上します。
• GB/T 13927、API 598 などの標準テストプロセスのバッチインポートをサポートし、パラメータ設定時間を 50% 短縮し、手動操作によるエラーを回避します。

モジュール式の拡張機能

• オプションの高温モジュール（中温 0 ～ 150℃）と低温環境チャンバー（-40℃）を使用して、極端な温度下でのバルブ寿命テストをシミュレートできます。
• マルチステーション設計 (標準 2 ステーション、オプション 4 ～ 8 ステーション) により、同じタイプのバルブの並列テストがサポートされ、バッチ テストの効率が大幅に向上します。

国際標準規格

ISO 5208:2015「工業用バルブの漏れ試験」

• 第9条：シール寿命試験方法（開閉サイクル数および漏れ量の測定）
• 第10項：シェル強度試験圧力（1.5×PN）および圧力保持時間

GB/T 13927-2023「工業用バルブの圧力試験」

• セクション5.2: シェル試験手順と認定基準
• セクション5.3: シールテスト漏れの許容値

API 598:2020「バルブ圧力試験」

• セクション4：水圧試験温度および媒体要件
• 第5節 気密試験方法（気泡法・圧力降下法）

EN 12266-1:2019「産業用バルブの圧力試験」

• 附属書A：液漏れ測定方法（重量法／体積法）
• 附属書B：ガス漏洩率算出基準

製品の使用

• バルブ製造：水バルブ生産ラインの全数検査/サンプリング検査（家庭用ボールバルブの10）10,000回の寿命テスト、工業用ゲートバルブの高圧シール検証など）、出荷された製品が国家/国際基準を満たしていることを確認します。
• 水道工事：配管網での漏水事故を回避するために、設置前に都市給水バルブを再検査します（DN300 バタフライ バルブの長期動作信頼性など）。
• 品質検査・認証機関：CE、API、TSなどの認証に必要な寿命試験レポートを提供し、過度のバルブ漏れや異常な作動トルクなどの故障解析をサポートします。
• 科学研究機関：新しいシール材（パーフルオロエーテルゴムなど）の寿命評価、低トルクバルブ設計の耐久性検証。

試験対象と検査項目

テスト対象:

• 一般水バルブ：ゲートバルブ、ストップバルブ、ボールバルブ、バタフライバルブ（DN15-DN300、PN16-PN400）
• 特殊バルブ：チェックバルブ、安全弁、減圧弁（アダプタフランジ/ねじ接続）
• 浴室用バルブ：アングルバルブ、蛇口、サーモスタットバルブ（低圧0.1MPaテスト対応）

検査項目：

• 寿命テスト:

1. 1. 開閉サイクル数（設定値完了率≥99.9%）
   2. ライフサイクル中の漏れ量の変化（1000回ごとに記録、精度0.01mL/分）

• 圧力テスト:

1. 1. シェル強度（公称圧力の1.5倍、圧力維持30分後も変形なし）
   2. シール性能（公称圧力の1.1倍、圧力保持15分後の漏れ量≦基準値）

• 運用パフォーマンス:

1. 1. 開閉トルク（開閉抵抗偏差≦5％）
   2. バルブステムのリフト/回転ストローク（位置決め精度±0.5mm）

• 信頼性：

1. 1. シーリングリング摩耗試験（10万サイクル後の硬度変化≦5HA）
   2. 低温環境起動試験（-20℃でも引っ掛かりなくスムーズに開閉）
