高圧水ポンプ総合性能試験ベンチ 0-50mpa ISO 9906

高圧水ポンプ総合性能試験ベンチ 0-50mpa ISO 9906

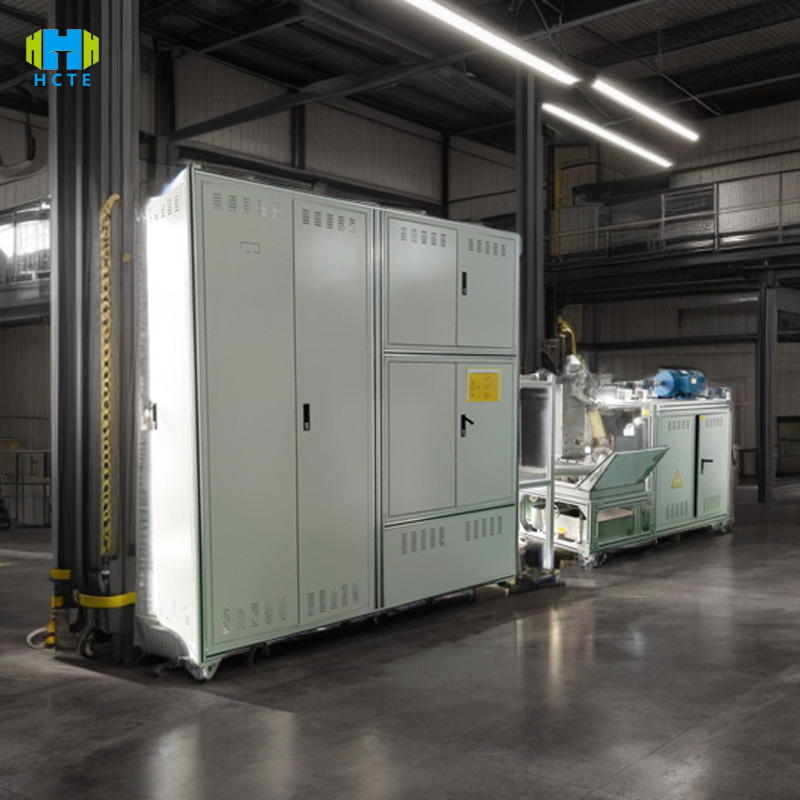

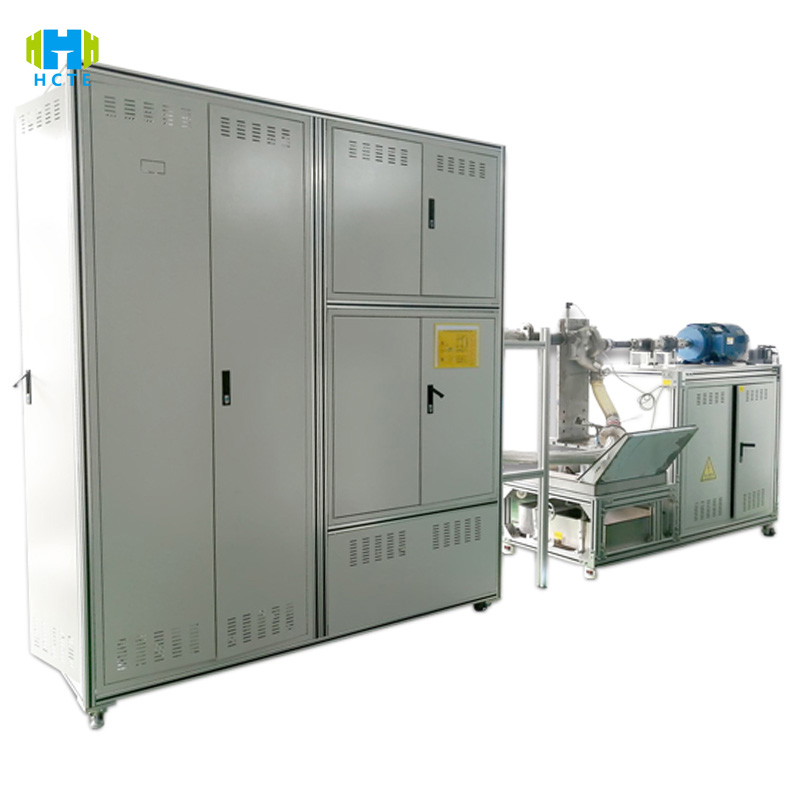

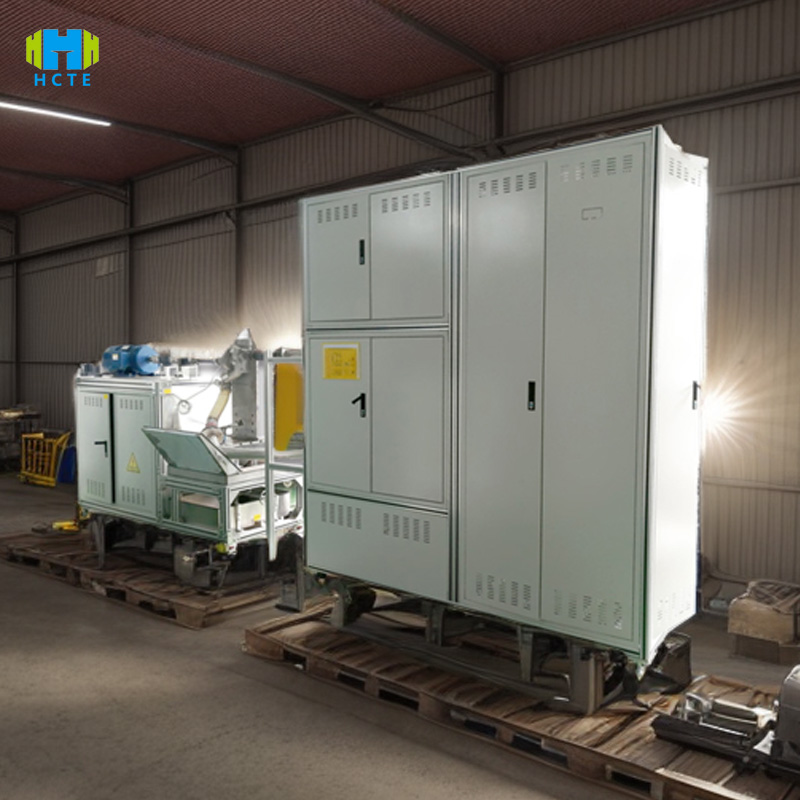

ウォーターポンプ総合試験装置

製品紹介

WTP-14 は高精度の測定および制御システムとフルシナリオシミュレーションを使用して、高圧水ポンプの性能を正確に評価します。

• フルレンジの性能テスト: 遠心ポンプ、プランジャーポンプ、ダイヤフラムポンプ (電力 0.5 ～ 500kW) の揚程 (精度 ± 0.5%)、効率 (分解能 0.1%)、NPSH (精度 ± 1%) テストをサポートし、ISO 9906 で規定されたクラス B テスト精度要件をカバーします。
• インテリジェントな測定および制御システム: 12 インチのカラー タッチ スクリーン (中国語と英語の切り替え可能)、テスト スキームのワンクリック設定 (定圧/定電流モードなど)、PLC 連動サーボ モーターの速度調整 (0 ～ 3000 rpm)、高精度センサー (圧力 ±0.2% FS、流量 ±0.5% FS) によるリアルタイム フィードバック データにより、手動操作エラーを回避します。
• 多次元検出機能：振動加速度計（分解能0.1m/s²）、騒音センサー（精度±1dB）、ポンプ動作安定性の同期監視を内蔵。高温条件（中温0〜150℃）および腐食性液体（海水/酸およびアルカリ溶液）テストをサポート（防錆モジュールが必要）。
• データ トレーサビリティ: 256G の内蔵メモリにより、圧力流量曲線、効率電力スペクトルが自動的に生成され、USB/イーサネット エクスポートとホスト コンピュータ ソフトウェア分析 (PDF テスト レポートの生成) がサポートされ、ISO 9001 品質トレーサビリティと CE 認証の要件を満たしています。

製品の特徴

高精度検査技術

• ISO 9906:2018 クラス B テスト規格に準拠した、ドイツ製の輸入圧力センサー (範囲 0 ～ 100MPa、精度 ±0.2% FS) と電磁流量計 (流量範囲 0.1 ～ 5000m³/h、精度 ±0.5% FS) を採用しています。
• 速度制御精度±0.1％、臨界速度における水ポンプの振動特性解析をサポートし、原子力、石油化学などの高精度検出要件に適応します。

マルチモードテスト機能

• 性能試験：ヘッドフロー曲線、軸出力効率曲線、キャビテーション性能（NPSHr）試験。
• 耐久テスト：1000 時間の連続運転、シール漏れ（精度 0.01 L/分）およびベアリング温度上昇（分解能 0.5 ℃）の監視。
• 安全性テスト: 過圧保護 (設定圧力の 110% で自動シャットダウン)、モーター過負荷 (電流変動 > 5% アラーム)。

インテリジェントなデータ管理

• タッチスクリーンには、シングルステーション SPC 統計チャート (CPK 値、プロセス能力指数など) がリアルタイムで表示され、異常データ (効率低下など) は自動的に赤色でマークされ、音と光のアラームがトリガーされます。
• 業界標準のテスト プラン (GB/T 3216 で規定されている 3 レベルのテスト プロセスなど) のバッチ インポートをサポートし、パラメータ設定時間を 40% 以上短縮します。

柔軟な適応性設計

• クイックチェンジ治具（DN50-DN600 フランジインターフェース）は、15 分以内に水ポンプの交換を完了でき、水平/垂直/水中ポンプに適しています。オプションで真空システム（真空度 ≤10kPa）を装備して、深井戸ポンプの動作条件をシミュレートできます。
• 培地循環システム（水槽容量1000L）は上水、汚水、油の検査に対応し、不純物濾過装置（精度50μm）を搭載し、機器の耐用年数を延ばします。

国際標準規格

• ISO 9906:2018: ポンプの水力性能受入れ試験（第 5 項 効率試験、第 6 項 キャビテーションマージン試験）。
• GB/T 3216-2016: 回転動力ポンプの水力性能受入試験レベル 1、レベル 2、レベル 3 (第 5 項 ヘッドテスト、第 6 項 振動および騒音制限)。
• API 610:2010: 石油、石油化学、天然ガス産業向け遠心ポンプ（第 9 項 機械的完全性試験、第 10 項 性能試験）。
• ANSI/HI 1.6-2019: ポンプ効率テスト（セクション 4 効率計算方法、セクション 5 テストの不確実性）。
• IEC 60034-1:2010: 回転電気機械 - パート 1: 定格および性能 (第 7 項 温度上昇試験、第 8 項 効率の決定)。

技術的パラメータ

製品の使用

ポンプ製造: 遠心ポンプ/ピストンポンプは工場を出荷する前に徹底的に検査され（多段ポンプのヘッド一貫性や水中ポンプのシール信頼性など）、製品が ISO/API 規格を満たしていることを確認します。

水工学：運転中のキャビテーション損傷を回避するための給水ポンプ群の選定試験（南水北進プロジェクトで使用される高圧ポンプのエネルギー効率評価など）。

石油化学産業: リスクの高い作業条件での安全性を確保するために、耐腐食性ポンプの酸およびアルカリ耐性を検証します (PTA 装置用ポンプの媒体適合性テストなど)。

科学研究機関：新型ポンプ材料（炭素繊維強化プラスチックなど）の耐高圧試験、省エネインペラ設計の効率比較研究。

試験対象と検査項目

テスト対象:

遠心ポンプ（単段/多段、水平/垂直）

容積式ポンプ（プランジャーポンプ、ダイヤフラムポンプ、ギアポンプ）

特殊動作条件ポンプ（水中ポンプ、シールドポンプ、磁気ポンプ）

検査項目：

1.パフォーマンスパラメータ：

• ヘッド（HQカーブ、精度±0.5％）
• 軸出力と効率（P-η曲線、分解能0.1％）
• 正の吸引余裕度（NPSHr、ISO 9906クラスB）

2.操作安定性：

• 振動加速度（X/Y/Z 3方向、≤2.8m/s²@1500rpm）
• 騒音デシベル（1mの距離で、55kWポンプの場合≤85dB）

3.耐久性と安全性：

• シール漏れ（メカニカルシール≤5滴/分）
• モータ温度上昇（固定子巻線≤120K、IEC 60034-1）

特別テスト:

• 高温媒体への適応性（150℃、24時間連続運転）
• 粒子耐性（50μmの不純物を含む水でテスト、摩耗≤0.05mm）
