垂直バルブ流量計インテリジェントテストベンチ高精度流量検出フルキャリバー適応ISO5167

垂直バルブ流量計インテリジェントテストベンチ高精度流量検出フルキャリバー適応ISO5167

製品紹介

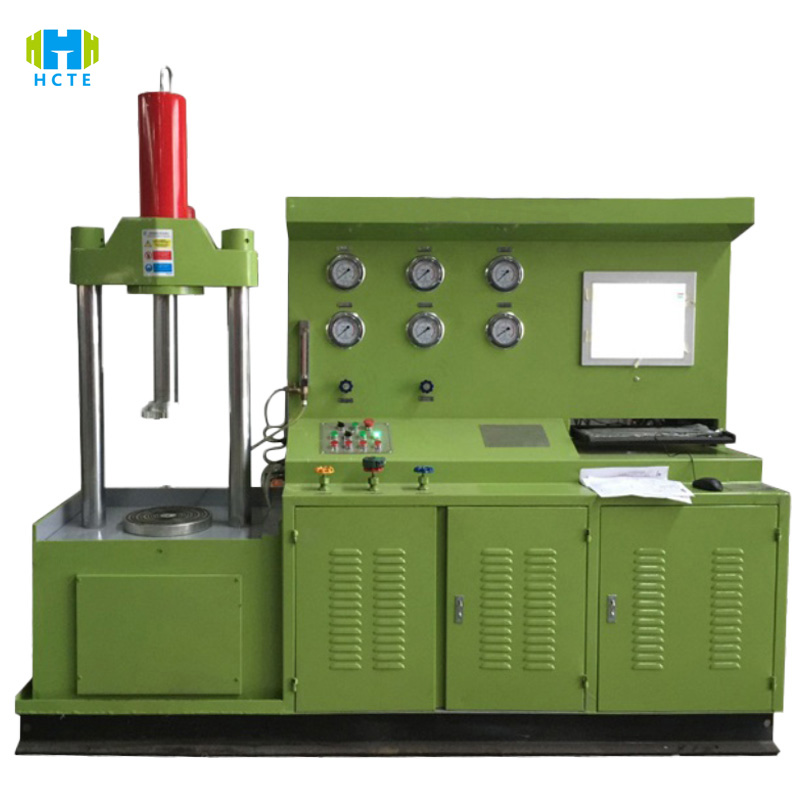

WPT-7 は、垂直方向の効率的な検出とインテリジェントな測定および制御技術により、バルブ/流量計の性能検証基準を再定義します。

1. 垂直構造と効率的な検出

• 特殊レイアウト：垂直に設置されたゲートバルブ、電磁流量計などの機器向けに設計された自動センタリング治具は、シール面に均一な応力がかかり、水平試験の傾斜誤差を回避し、クランプ効率を50％向上させます。
• 全口径対応：DN25～DN300フランジ/ねじ/突合せ溶接ジョイントはプラグアンドプレイ式で、電動リフト固定具（ストローク500mm）と空気圧クランプ装置を組み合わせることで、10分以内にさまざまなサイズの機器の交換を完了できます。

2. 多次元パフォーマンステスト

フロー検出:

範囲0.1～200m³/h（電磁流量計の校正精度±0.3％）、清浄水、油、天然ガス媒体をサポート（酸およびアルカリ環境に対応するオプションの耐腐食モジュール）

流量特性試験：直線性、再現性誤差（≤0.1％）、圧力損失分析（分解能0.01MPa）

圧力テスト:

0～40MPaの静圧試験（精度±0.2% FS）、公称圧力の1.5倍のシェル強度試験および1.1倍のシール試験（漏れ≤0.01L/分の液体）に適合

パルス圧力テスト（周波数0〜10Hz）は、パイプネットワークのウォーターハンマーの影響をシミュレートし、機器の疲労寿命を検出します。

3. インテリジェントな計測・制御・データ管理

操作インターフェース：10インチカラータッチスクリーン（1280×800）、中国語と英語のワンボタン切り替え、ISO 5167、API 6D、その他20以上の標準テストテンプレートを内蔵、パラメータ設定時間を40％短縮

データトレーサビリティ: 64G 暗号化ストレージ + USB/イーサネットエクスポート、流量圧力曲線の自動生成、漏れ傾向チャート、上位コンピュータソフトウェアによる PDF レポート生成 (コンプライアンス判定を含む)

4. 安全性と信頼性の設計

ハードウェア保護：ステンレス鋼製高圧チャンバー（耐圧60MPa）+強化防爆観察窓（光透過率92％）、漏れ監視精度最大0.001L/分

3重保護：自動過圧解除（設定値の110%）、モーター過熱シャットダウン（＞70℃）、緊急電源オフボタン（応答時間＜0.5秒）、EN 61010-1電気安全規格に準拠

製品の特徴

🚀クイッククランプ電動リフティング+空気圧ロック、DN300機器交換時間＜10分、マルチブランドのバルブ/流量計と互換性あり

🔬 高精度検出ドイツ輸入センサー：流量±0.3% FS、圧力±0.2% FS、CNASによる校正、ISO 5167クラス1の精度を満たす

🌐 標準互換性 API 6D、EN 12266-1 テスト手順を内蔵し、CE/API/CCC 認証に必要なデータレポートを自動的に生成します。

📊 インテリジェント分析リアルタイムSPC統計（CPK値/工程能力指数）、異常データAI識別（精度98％）、音と光のアラーム

⚙️ 柔軟な拡張オプションの高温モジュール（0〜150℃）、真空システム（真空度≤10kPa）、極端な作業条件のテスト要件に適応

国際標準規格

流量測定基準：

• ISO 5167-1:2018「流量測定用差圧装置」
• 第5条：精度レベルと不確実性の計算
• 第7条：再現性試験方法及び判定規則
• GB/T 2624.1-2021「差圧装置による全管内流体流量の測定」
• セクション5.3: 流量係数の計算と校正プロセス

バルブ試験規格：

• API 6D:2020「パイプラインバルブ」
• セクション8.2: 圧力試験手順（シェル/シール試験圧力および圧力保持時間）
• セクション8.3：リーク許容基準（液体≤0.1mL/min・DN）
• EN 12266-1:2019「産業用バルブの圧力試験」
• 付録A：気泡法による漏れ検出方法
• 付録B：圧力降下法によるリーク判定規則

安全性と電磁両立性:

• EN 61010-1:2010「測定機器の安全要求事項」
• 第5条：電気絶縁および過電圧保護
• 第7項：機械的保護レベル（IP54/IP65）

技術的パラメータ

試験対象と検査項目
