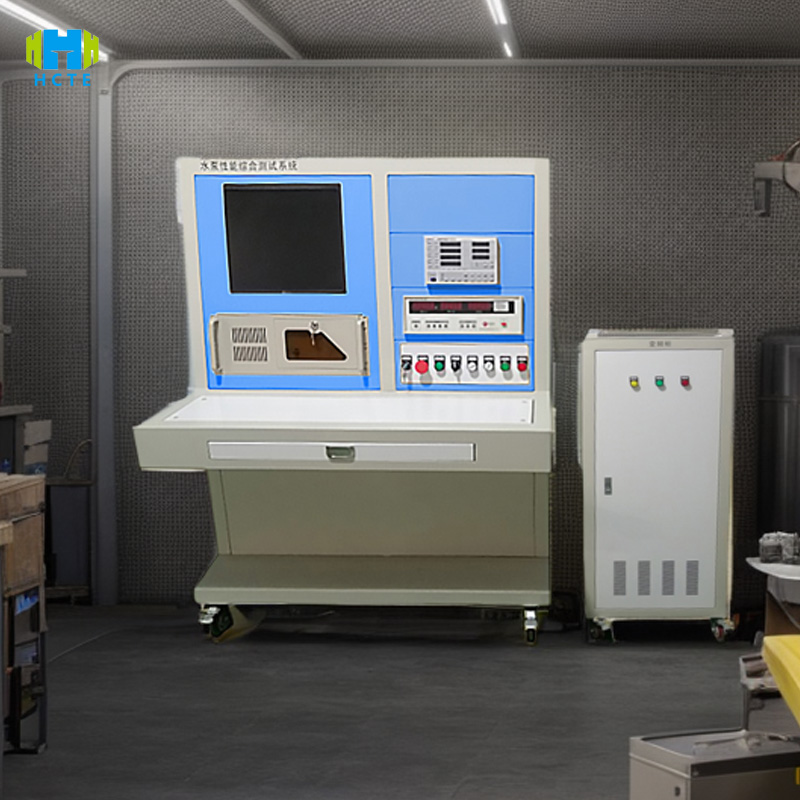

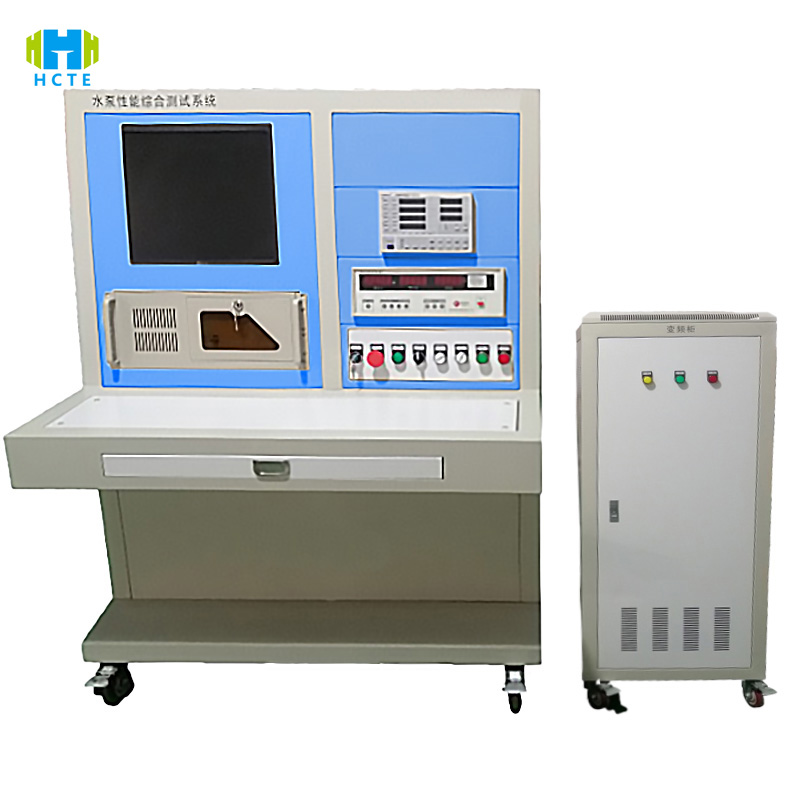

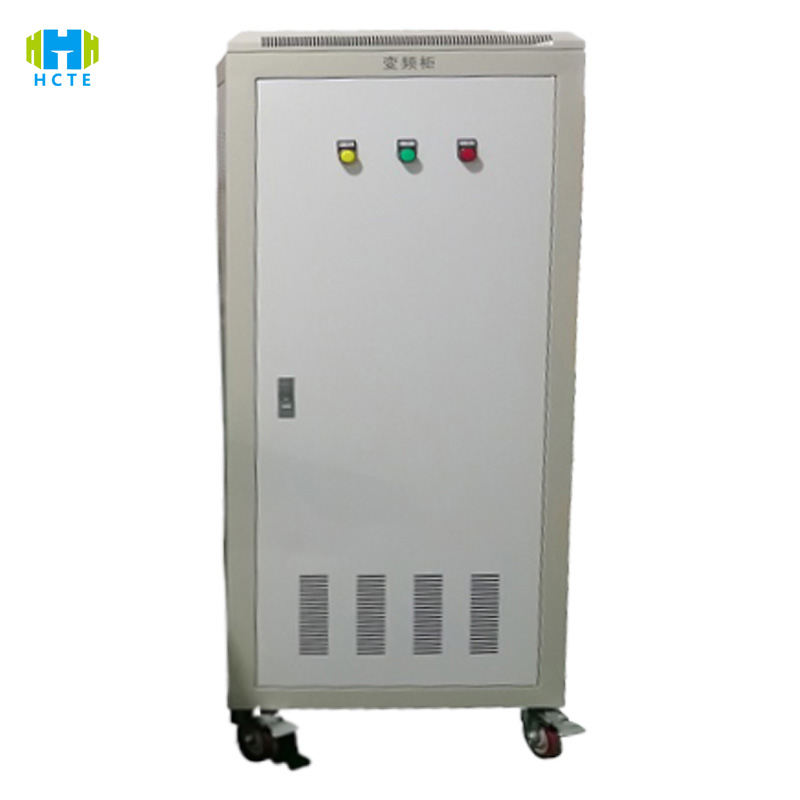

ポンプ総合性能試験ベンチ 流量検出圧力試験 ISO 9906

ポンプ総合性能試験ベンチ 流量検出圧力試験 ISO 9906

製品紹介

WPT-17は、フルレンジカバレッジとインテリジェントな測定および制御テクノロジーを使用して、水ポンプの性能の正確な評価と効率的な検証を実現します。

フルコンディションシミュレーション機能:

• 流量範囲0.1〜5000m³/h（電磁流量計精度±0.5％FS）、圧力0〜100MPa（分解能0.01MPa）、遠心ポンプ、プランジャーポンプ、水中ポンプなど、あらゆるタイプの水ポンプに適しています（電力0.5〜2000kW）。
• 温度制御モジュールは、-20℃〜150℃の環境シミュレーション（精度±1℃）をサポートし、真空システム（真空度≤10kPa）により、深井戸ポンプのキャビテーション性能や高温オイルポンプの安定性をテストできます。

インテリジェントな計測・制御システム：

• 15 インチの産業グレードのタッチ スクリーン (中国語と英語の切り替えが可能) には、20 を超える業界標準のテスト テンプレート (ISO 9906 クラス B テスト プロセスなど) が統合されており、ヘッド フロー カーブ、シャフト パワー効率テストをワンクリックで開始できます。
• PLCにリンクされたサーボモーターは速度（0〜5000rpm、±0.1％の精度）を調整し、振動、騒音、トルクなどの60以上のパラメータをリアルタイムで収集し、データ更新レートは100Hzに達し、手動記録エラーを回避します。

安全性と信頼性の設計：

• 防爆観察窓、内蔵漏れ監視（精度 0.01L/分）、過圧保護（設定値の 110% で自動アンロード）を備えた二重層ステンレス鋼試験室（耐圧 150MPa）、EN 61010-1 電気安全規格に準拠しています。
• インテリジェント診断システムは、キャビテーションやベアリング摩耗などの 7 種類の障害を 98% を超える診断精度で自動的に識別し、予防保守の推奨事項を生成します。

製品の特徴

高精度検査技術

• ドイツから輸入した圧力センサー (±0.2% FS) とフローセンサー (±0.3% FS) は、CNAS によって校正されており、ISO 9906:2018 クラス B の精度要件を満たし、長期ドリフトは 0.1% FS 以下です。
• 速度制御精度±0.1％、臨界速度（分解能0.1m/s²）での振動特性解析をサポートし、原子力や深海ポンプなどの需要の高いシナリオに適しています。

マルチモードテスト機能

• 性能試験：揚程流量曲線、NPSHr、圧力脈動（定格圧力の3%以下）。
• 耐久テスト：1000時間の連続運転テスト、シール漏れ（精度0.005L/分）および巻線温度上昇（分解能0.5℃）の監視。
• 特殊な作業条件: 砂含有量 10% の媒体テスト、酸およびアルカリ腐食環境シミュレーション (オプションの 316L ステンレス鋼パイプライン)。

迅速な変更と拡張

• 電動昇降治具（ストローク800mm）をクイックリリースフランジ（DN50-DN1000）と組み合わせることで、水ポンプの交換が15分以内に完了し、水平/垂直/シールドポンプ構造に対応します。
• オプションのガス媒体モジュール（0〜50MPaの空気圧テスト）と高温オイル循環システム（媒体温度≤200℃）は、さまざまな業界のテストニーズを満たします。

データに基づく意思決定

• 512GB のソリッド ステート ストレージは、CSV/PDF レポートを自動的に生成し、MES システムとの OPC UA プロトコル ドッキングをサポートし、データ トレーサビリティ サイクルは最大 15 年です。
• タッチスクリーンにはSPC管理図とCPK値（1.67以上）がリアルタイムで表示されます。基準値を超えたデータは自動的に赤色でマークされ、3段階のアラーム（音と光、テキストメッセージ、メール）が発せられます。これにより、品質検査の効率が60%向上します。

国際標準規格

• ISO 9906:2018「ポンプの水圧性能受入試験」
• 第5条：効率試験方法及び精度レベル
• 第6条：NPSH決定手順
• API 610:2020「石油、石油化学、天然ガス産業向け遠心ポンプ」
• 第9条：機械的完全性試験（振動/温度監視）
• 第10条：性能試験（流量／揚程／出力曲線）
• GB/T 3216-2016「ロータリー動力ポンプの水圧性能受入試験」
• セクション5.2: ヘッドテストの不確かさの要件（±0.5％）
• セクション6.3: 騒音および振動の制限
• ANSI/HI 1.6-2019「ポンプ効率試験規格」
• 第4章 モータ効率補正アルゴリズム
• セクション5：テストデータの不確実性の計算

製品の使用

• ポンプ製造：遠心ポンプ / プランジャーポンプの完全な工場検査（多段ポンプヘッドの一貫性や水中ポンプシールの信頼性など）を実施し、ISO/API 規格への準拠を確保します。
• 水工学：運転中のキャビテーション損傷を回避するための給水ポンプグループの選択テスト（南から北への水転換ポンプのエネルギー効率評価）。
• 石油化学：高リスクの作業条件における安全性を確保するための、耐腐食性ポンプの酸およびアルカリ耐性テスト（PTA デバイスのポンプの媒体の適合性の検証）。
• 科学研究機関：新インペラ材料（炭素繊維/セラミック）の流体力学試験、省エネポンプ型式のCFDシミュレーション検証。

試験対象と検査項目

テスト対象:

• 遠心ポンプ（単段/多段、水平/垂直）
• 容積式ポンプ（プランジャーポンプ、ダイヤフラムポンプ、ギアポンプ）
• 特殊動作条件ポンプ（水中ポンプ、シールドポンプ、磁気ポンプ）

検査項目：

• 基本性能：揚程流量曲線（ISO 9906 条項 5）、軸動力効率曲線（GB/T 3216 5.2）、圧力損失テスト。
• 信頼性: 500 回の起動停止サイクルテスト、ベアリング寿命予測 (L10 寿命 ≥ 100,000 時間)、シール老化テスト (温度サイクル 1000 回)。
• 安全性能：圧縮強度（公称圧力の1.5倍）、絶縁抵抗（≥ 2MΩ）、接地導通（≤ 0.1Ω）。
• 環境適応性：高温・低温サイクル（-20℃～120℃）、振動耐久性（掃引周波数10～2000Hz、加速度30m/s²）、塩水噴霧腐食（NSSテスト48時間）。
