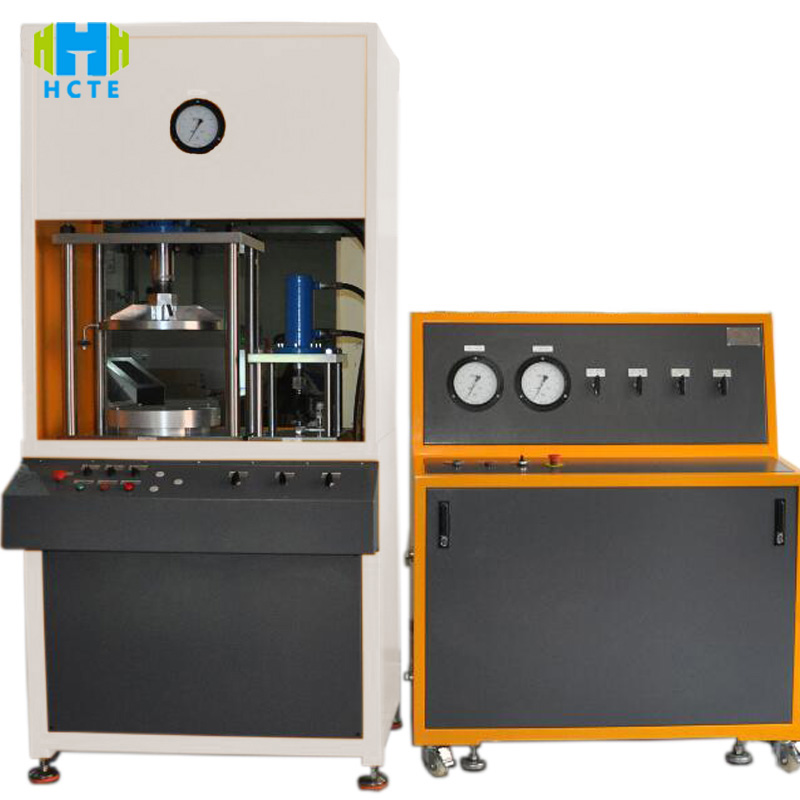

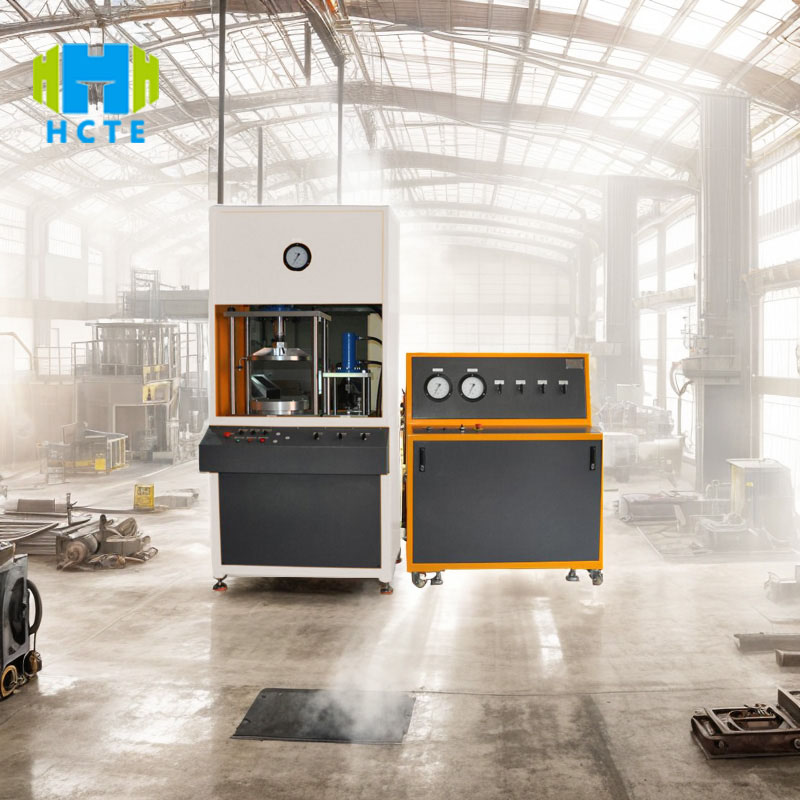

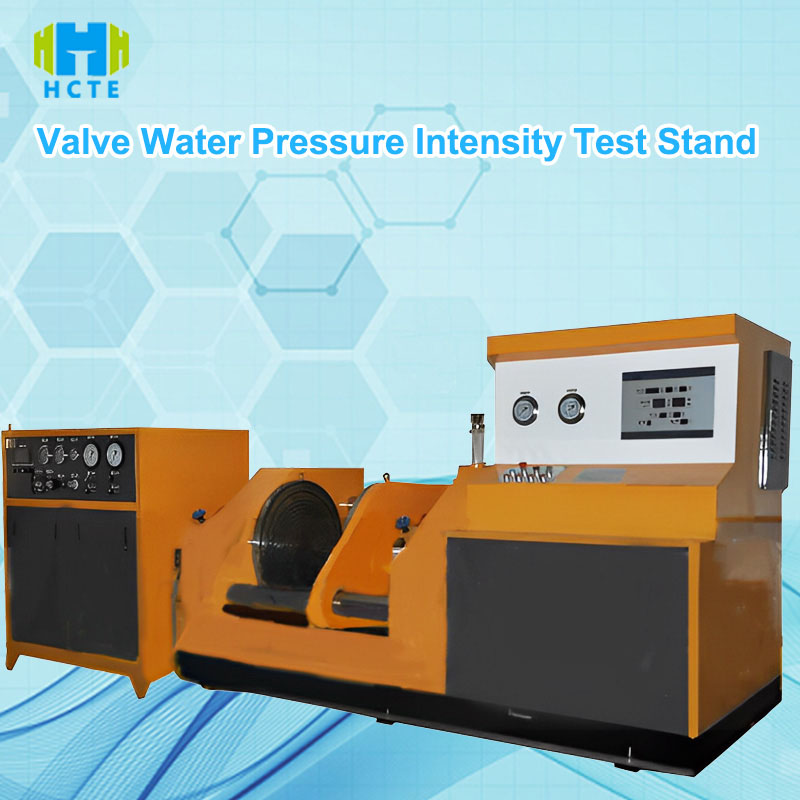

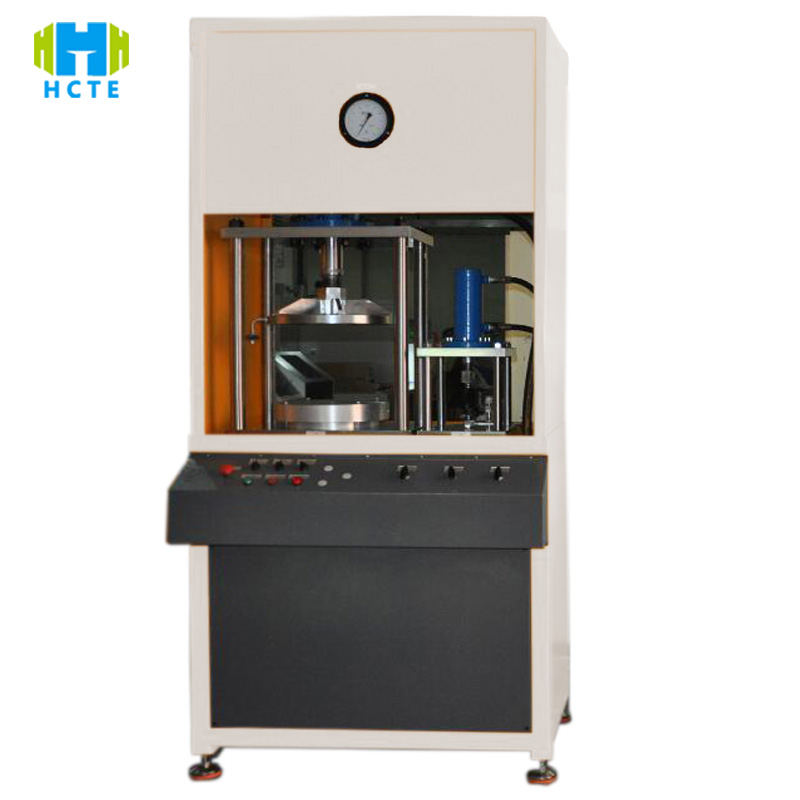

バルブ水圧強度試験ベンチ ISO5208 PLCタッチインテリジェント水圧試験装置

バルブ水圧強度試験ベンチ ISO5208 PLCタッチインテリジェント水圧試験装置

WPT-1は、バルブの性能試験用に設計されたインテリジェント水圧テストベンチです。0～60MPa（精度±0.5% FS）の圧力範囲に対応し、バルブの強度試験とシール試験を自動で完了できます。サーボモーター駆動システムとPLCタッチスクリーンを搭載し、圧力曲線のリアルタイムモニタリングと自動データ保存をサポートします。ASME B16.34やGB/T 13927などの国際規格に準拠しており、産業用バルブおよび配管付属品のフルコンディション試験に適しています。バルブ製造、品質検査、科学研究の中核設備です。

Place of Origin :
CHINA
ブランド名 :
HEJIN
認証 :
Calibration Certificate(Cost Additional)
モデル番号 :
WPT-2
価格 :
Negotiatable
MOQ :
1 set
納期 :
30 days
Packaging Details :
Plywood
Supply Ability :
10 Set per month

今すぐお問い合わせ

製品詳細

バルブ水圧強度試験ベンチ ISO5208 PLCタッチインテリジェント水圧試験装置

製品紹介

WPT-1 バルブ水圧強度テストベンチは、正確な圧力制御とインテリジェントなデータ管理により、バルブの性能を効率的に検出します。

全範囲をカバー: 0 ～ 60MPa の調整可能な圧力 (標準圧力センサー精度 ±0.5% FS)、DN15 ～ DN600 口径のバルブと互換性があり、シェル強度テスト (公称圧力の 1.5 倍) およびシールテスト (公称圧力の 1.1 倍) をサポートします。
インテリジェント制御: PLC タッチスクリーンでは、ボタン 1 つでテストパラメータ (圧力、圧力保持時間、サイクル数) を設定し、サーボモーターがプランジャーポンプを駆動して圧力を自動的に増減します。圧力安定性は ±1% FS 以下で、手動操作エラーを回避します。
安全で信頼性が高い: 二重圧力保護(機械式オーバーフローバルブ + ソフトウェアによる過圧シャットダウン)を備えたステンレス鋼製高圧パイプライン (耐圧 100MPa)、テストベンチの周囲環境をリアルタイムで監視する漏れ検出センサーにより、オペレーターの安全を確保します。
データトレーサビリティ: 16G メモリを内蔵し、圧力時間曲線、漏れ、圧力保持合格率などのデータを自動的に記録し、USB エクスポートとホストコンピューターソフトウェア分析 (PDF テストレポートを生成) をサポートし、ISO 9001 品質トレーサビリティ要件を満たしています。

製品の特徴

高精度圧力制御

サーボモーター + 高精度ギアポンプの組み合わせ、圧力分解能 0.1MPa、圧力上昇率 0-5MPa/s 調整可能、低速圧力上昇の ASME B16.34 テスト要件を満たしています。
圧力センサーは CNAS によって校正されており、年間ドリフトは 0.2% FS 以下で、長期的な精度安定性を保証します。

多機能テストモード

単一バルブテストと複数バルブの並列テスト (最大 8 ステーション) をサポートし、ゲートバルブ、ストップバルブ、ボールバルブ、チェックバルブなど、あらゆるタイプのバルブに適しています。
圧力保持時間0～240分を自由に設定でき、高圧条件下での長期安定性試験をシミュレートできます。

人間とコンピュータのインタラクションの最適化

7 インチのカラータッチスクリーン (中国語と英語の切り替え可能)、圧力曲線、温度、漏れ状態をリアルタイムで表示、直感的でわかりやすい操作インターフェース。
リモートコントロールインターフェイス (RS485/USB) は、PC 側のソフトウェアによるテストソリューションのバッチインポートをサポートし、ラボの自動化レベルを向上させます。

安全保護設計

透明な防爆観察窓（耐圧50MPa）、完全に密閉された試験エリア、漏洩時には自動的に電源を遮断し、音と光で警報を発します。
過熱保護（モーター温度＞70℃で停止）、水不足保護（水タンク液面が警告線以下で警告）、設備損失を低減します。

国際標準規格

ASME B16.34: バルブの圧力レベルおよび試験方法（シェル強度、シール性能試験条項）。
GB/T 13927: 工業用バルブの圧力試験規格（圧力保持時間、漏れ判定規則）。
API 598: バルブ圧力テスト仕様 (水圧テストの温度と媒体の要件を指定します)。
ISO 5208: 工業用バルブの漏れ試験規格（ガス/液体漏れ検出方法）。

製品の使用

バルブの製造：工場出荷前にシェルの強度とシール性能のサンプリング検査を実施し、バルブが公称圧力レベルを満たしていることを確認します（PN16、PN63 バルブ検査など）。
パイプラインエンジニアリング: 高圧条件下での漏れのリスクを回避するために、設置前にバルブを再検査します (天然ガスパイプライン、化学プロセスバルブの検査など)。
品質検査機関: サードパーティの検査レポートを提供し、バルブの CE および API 認証のコンプライアンステストをサポートします。
研究機関：バルブ材料の耐圧性に関する研究（ステンレス鋼バルブ、鋳鉄バルブの圧力-変形曲線解析など）。

技術的パラメータ

カテゴリ	パラメータの詳細
モデル	WPT-1
試験圧力範囲	0～60MPa（オプションの100MPa高圧モジュール）
圧力精度	±0.5%FS（フルスケール精度）
テストポートサイズ	DN15-DN600（フランジ/ねじ接続をサポート）
駆動方式	サーボモーター + プランジャーポンプ (出力: 7.5kW、速度: 0-1500rpm)
制御システム	PLCタッチスクリーン（7インチ、解像度：800×480）
データストレージ	16G 内蔵ストレージ (10,000 件以上のテスト記録をサポート)
漏れ検出	赤外線センサー（検出精度：0.1mL/分）+圧力減衰方式（保持時の圧力低下≦0.5%）
水タンク容量	200L（ステンレス製、浄水機能付き）
動作温度	5～40℃（湿度85％以下、結露なし）
騒音レベル	≤75dB（1メートルの距離）
電源	AC380V±10%、50Hz、定格電力：15kW
保護クラス	IP54（防塵・防水制御盤）
寸法	2000×1500×1800mm（長さ×幅×高さ）
重さ	850kg（ベース含む）
通信インターフェース	RS485、USB、イーサネット（オプション）

試験対象と検査項目

テスト対象:

産業用バルブ（ゲートバルブ、ストップバルブ、ボールバルブ、バタフライバルブ、チェックバルブなど）
パイプ継手（フランジ、エルボ、圧力容器インターフェース）
バルブアクチュエータ（空気圧/電動アクチュエータの耐圧試験）

検査項目：

シェル水圧強度（公称圧力の1.5倍で変形および漏れなし）
シール面の漏れ（公称圧力の1.1倍の圧力を30分間保持、漏れ≦基準値）
圧力低下率（圧力維持中の圧力低下≦0.5%）
開閉トルク（オプションでトルクセンサーを使用してバルブスイッチ抵抗を検出できます）

アフターサービス

保証: 機械全体に 2 年間の保証、コアコンポーネント (サーボモーター、圧力センサー) に 3 年間の保証、生涯コスト価格メンテナンス。
対応: 24 時間オンライン技術サポート、48 時間以内に見積りソリューションを提供、国内注文は 7 営業日以内に発送。
サービス：現地での設置・試運転（操作トレーニング含む）およびASME/GB/APIなどの規格の検査方法の指導を無料で行います。
アップグレード: ソフトウェアは永久に無料でアップグレードでき、古い機器の圧力モジュールと制御システムの変換をサポートします (ハードウェアの互換性を評価する必要があります)。
