製品紹介

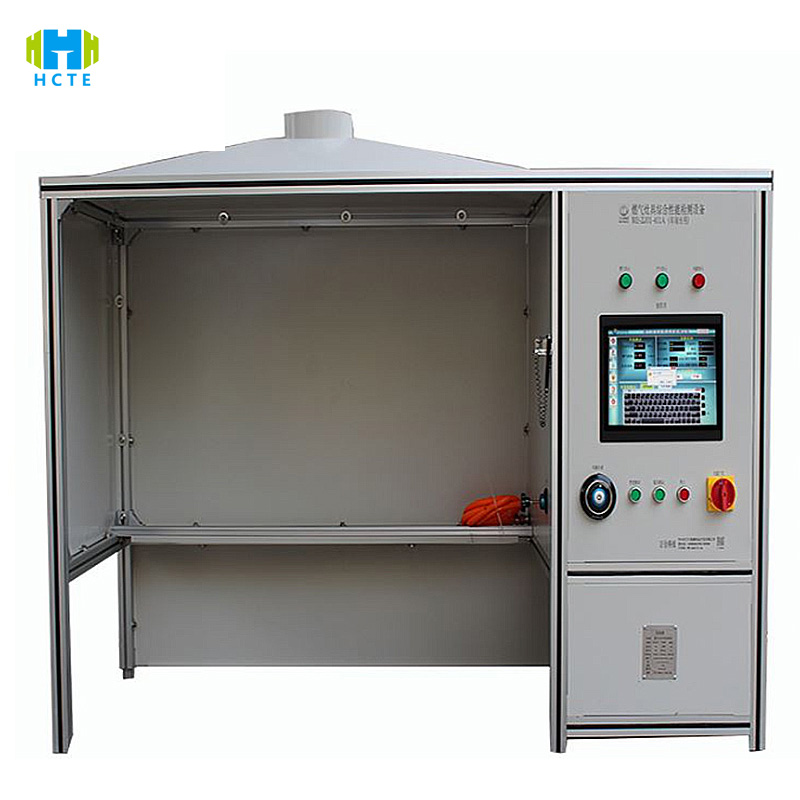

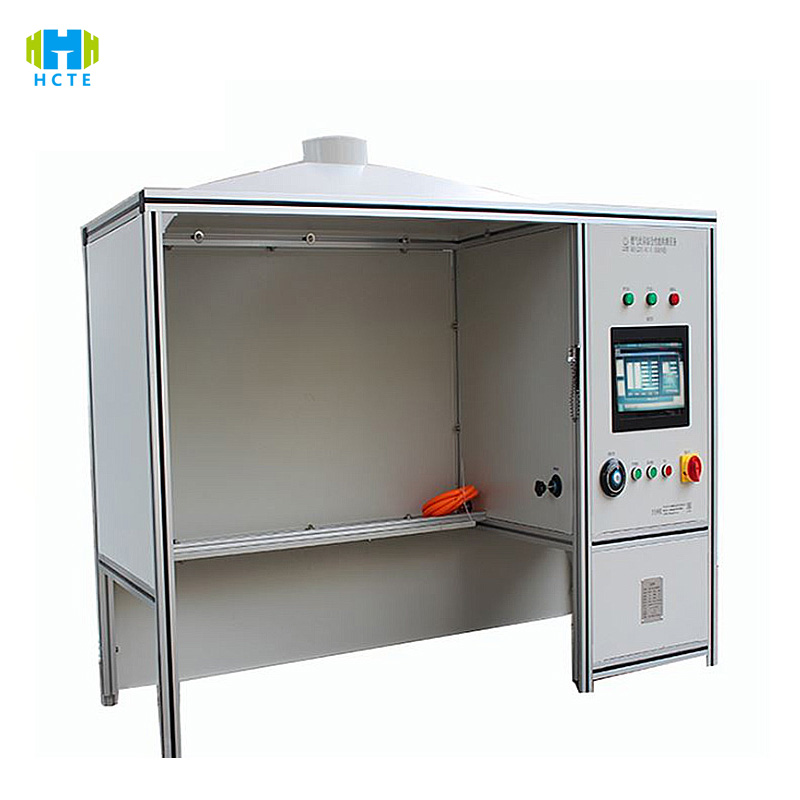

HH-ZJ-507は、マルチステーションのインテリジェント検出とフルシーンシミュレーションを通じて、ガスコンロの性能と安全性を正確に検証できます。

• マルチステーションの効率的な検出：6 グループの独立したテスト ステーション (オプションで最大 12 ステーション) は、埋め込み式およびデスクトップ ストーブの同期検出をサポートし、各ステーション グループはガスの種類 (天然ガス/液化ガス/人工ガス)、圧力 (5 〜 30 kPa)、テスト時間 (0 〜 24 時間) を個別に設定でき、検出効率が 50% 向上します。
• インテリジェントな測定および制御システム: 10 インチのカラー タッチ スクリーン (中国語と英語の切り替え可能) により、ボタン 1 つでテスト プロセスを開始できます。PLC は質量流量計 (精度 ±0.5% FS) と赤外線サーマル イメージャーをリンクし、炎の温度 (解像度 ±1℃)、熱負荷 (誤差 ≤2%)、CO 排出量 (0-1000ppm)、およびその他の 30 以上のパラメーターをリアルタイムで監視します。
• 安全性能検証：ガス漏れ監視（精度0.01L/h）、自動点火成功率（99%以上）、フレームアウト保護装置（60秒以内にガス源を遮断）テストモジュールを内蔵し、GB 16410条項7.9.1の安全要件に準拠し、逆火やガス漏れなどのリスクを回避します。
• データのトレーサビリティとレポート: 128G メモリを内蔵し、熱効率曲線、CO 排出傾向チャートの自動生成、USB/イーサネット エクスポートとホスト コンピューター ソフトウェア分析 (CSV/PDF 形式と互換性あり) をサポートし、ISO 9001 品質トレーサビリティと CE 認証の要件を満たしています。

製品の特徴

完全な標準互換性

• GB 16410 (家庭用ガスコンロ)、IEC 60335-2-17 (キッチン家電の安全性)、EN 30-1 (ガスコンロのエネルギー効率) など国内外の 10 種類の規格をサポートし、熱性能、安全保護、エネルギー効率レベルの全検出項目をカバーします。
• 天然ガス（12T/10T）、液化ガス（20Y）、人工ガス（5R/6R）など、さまざまなガスの種類に適応でき、ガス組成シミュレーションモジュールにより正確な比率を実現します。

高精度検出技術

• 熱効率試験はデュアル熱電対方式（キャビティ前後の温度測定）を採用しており、精度は±1％で、国家規格GB16410第5.1.1項の要件（±2％）よりも優れています。
• 気密試験圧力範囲は5～30kPa（分解能0.1kPa）、漏れ検出精度は0.05L/hで、EN 30-2-3 5.3.2項の厳しいシール要件を満たしています。

インテリジェントなデータ管理

• タッチスクリーンには、単一ステーションの SPC 統計 (CPK 値、プロセス能力指数など) がリアルタイムで表示され、異常データ (基準を超える CO など) は自動的に赤でマークされ、可聴および可視アラームがトリガーされます。
• テストプラン（異なる地域のガス成分に対応する検出パラメータなど）の一括インポートをサポートし、繰り返しの設定時間を 30% 以上短縮します。

安全で使いやすいデザイン

• 試験室は防爆ガラスとステンレススチールフレーム（保護レベルIP54）を採用し、試験排気ガスを速やかに排出するための独立排気システム（風量1500m³/h）を備えています。
• 自動点火ロボットアーム（位置決め精度±1mm）は、さまざまなコンロアイ構造に適しており、固定具交換時間は5分未満で、手動操作エラーを削減します。

国際標準規格

• GB 16410-2020: 家庭用ガスストーブ（第5.1項 熱効率、第5.3項 気密性、第5.4項 安全装置）。
• IEC 60335-2-17:2017: 家庭用および類似の電気機器 - 安全性 - パート2-17: 調理器、コンロ、オーブンおよび類似の機器に対する個別要求事項 (第11項 温度上昇試験、第15項 耐湿性)。
• EN 30-1:2018: ガス燃焼器具 - 調理器具 - パート 1: 安全性と性能 (付録 B 熱効率計算、付録 C 排気ガス中の CO 含有量)。
• ANSI Z21.1-2020: ガス燃焼器具に関する米国国家規格（条項 8 燃焼性能、条項 10 安全管理）。
• CSA 2.1-19: ガス調理器具 (第 9 項 点火性能、第 12 項 消火保護)。

製品の使用

• 調理器の製造：生産ラインの全数検査/サンプリング検査（ビルトイン調理器の熱負荷一貫性、卓上調理器の点火成功率など）を実施し、出荷された製品が GB/IEC 規格を満たしていることを確認します。
• 品質検査・認証機関：CE、CCC、UL認証に必要なテストレポートの提供、COが基準を超えたり熱効率が基準を満たしていないなどの不具合解析をサポートします。
• 電子商取引およびブランド所有者: 製品プロモーションパラメータ（「熱効率 ≥ 63%」の信頼性など）を検証し、エネルギー効率ラベルと安全認証のデータサポートを提供します。
• 科学研究機関：新しいバーナー設計の燃焼効率テスト、低 CO 排出技術の比較研究（完全予混合燃焼と大気燃焼など）。

技術的パラメータ

テスト対象とテスト項目

テスト対象:

家庭用ガスコンロ（埋め込み式、卓上式、一体型）

業務用ガスコンロ（中華コンロ、土鍋コンロ）

ガスオーブン、ガス給湯器（オプションモジュール）

テスト項目:

熱性能:

熱負荷（定格熱流量、誤差≤2%）

熱効率（GB 16410では第一レベルのエネルギー効率が63%以上必要）

炎の安定性（炎の分離、逆火試験）

安全性能：

気密性（定格圧力の1.5倍でも漏れなし）

火炎消失保護装置（バルブ閉時間≤60秒、GB 16410 5.4.3項）

電気安全（接地抵抗≤0.1Ω、絶縁抵抗≥2MΩ）

排出性能：

CO 排出量 (≤0.05%、EN 30-1 規格)

NOx排出量（オプションの検出モジュール）

パフォーマンス：

点火成功率（10回連続で9回以上の点火成功）

操作力テスト（ノブ/スイッチ強度1～5N）
