製品紹介

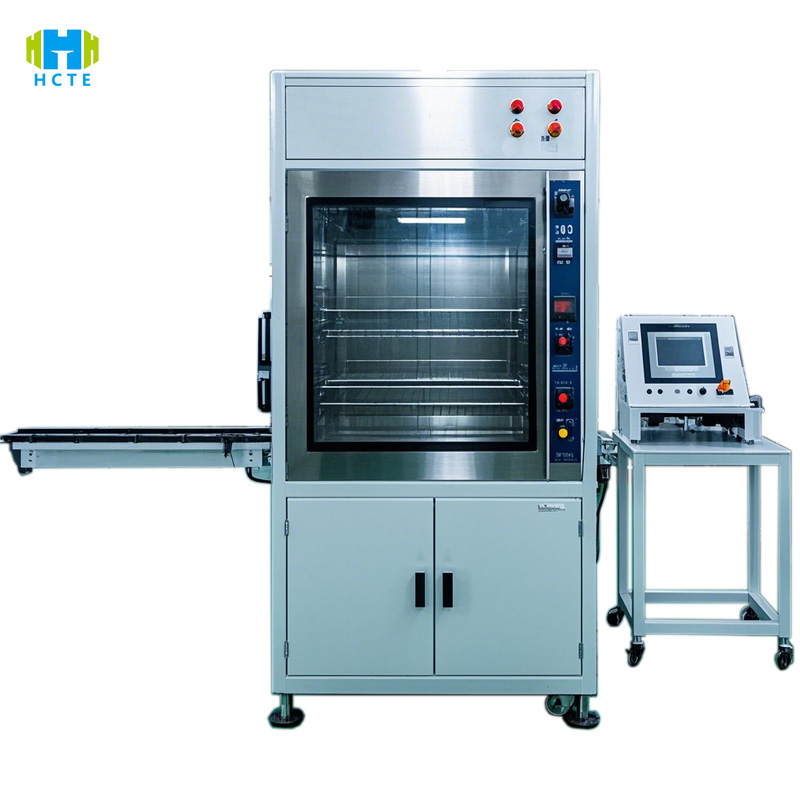

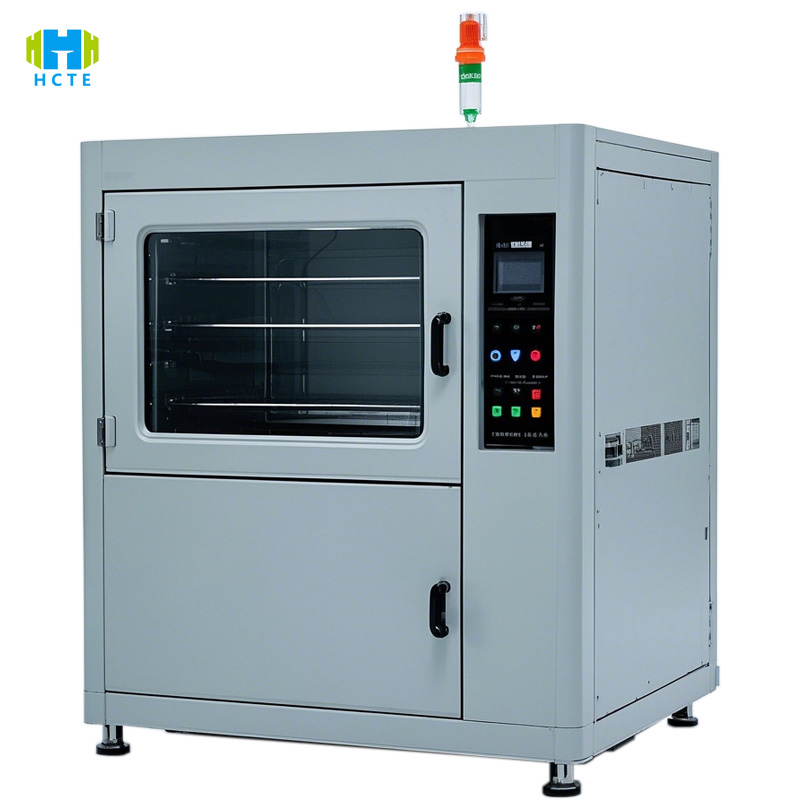

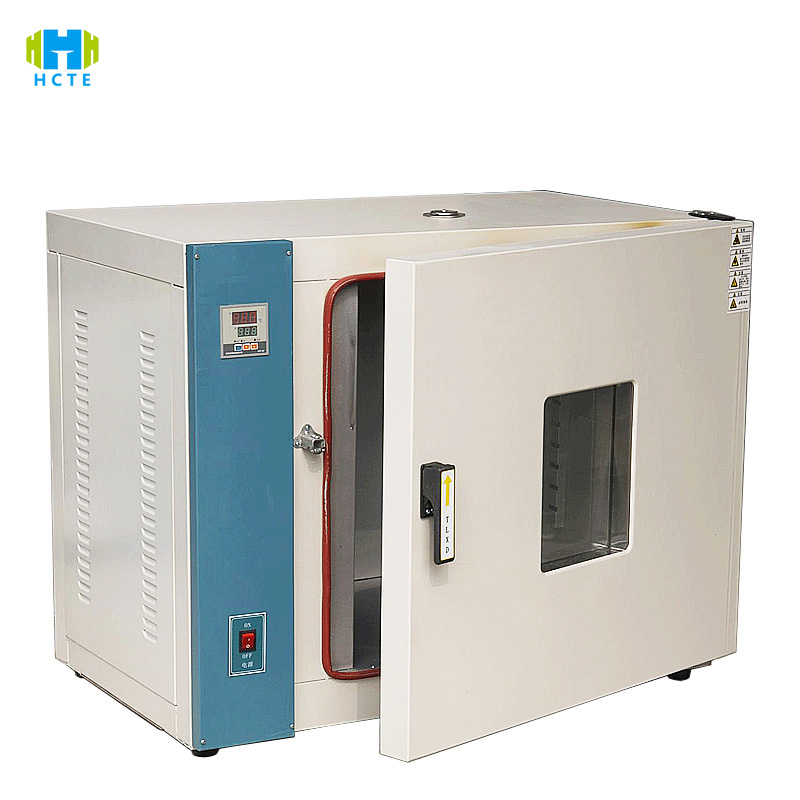

HJ-HAPT-001は高精度温度制御システムと多次元検出モジュールを使用して、電気オーブンの性能を総合的に評価します。

1. フルシナリオの性能テスト：家庭用埋め込みオーブン、縦型オーブン、業務用オーブン（容量5〜100L）の温度均一性（誤差≤±1.5℃）、熱効率（分解能0.1％）、無負荷/負荷温度上昇（速度0〜20℃/分調整可能）テストをサポートし、GB/IEC規格で要求されるコア指標を網羅しています。
2. インテリジェントな測定および制御システム：7インチのカラータッチスクリーン（中国語と英語の切り替え）、テストプランのワンクリック設定（300℃の連続絶縁、定期的な熱と冷気の衝撃など）、PLC制御システム連動サーボモーターによる加熱電力の調整（0〜20kW）、温度センサー（精度±0.3℃）によるキャビティポイントデータのリアルタイムフィードバックにより、手動操作エラーを回避します。
3. 安全性とエネルギー効率の二重検証：内蔵漏電保護（応答時間 < 0.1秒精度、過熱ヒューズ（350℃で自動電源オフ）、ドアシール気密性検出モジュールを搭載し、24時間待機時の消費電力（精度0.01kWh）を記録しながら、エネルギー効率レベル認証（EU ERP指令など）のためのデータ収集をサポートします。
4. データ トレーサビリティ: 32G の内蔵メモリにより、温度時間曲線、電力変動スペクトル、異常アラーム ログが自動的に生成され、USB/イーサネット エクスポートとホスト コンピューター ソフトウェア分析 (PDF テスト レポートの生成) がサポートされ、ISO 9001 品質トレーサビリティ要件を満たしています。

製品の特徴

高精度温度制御技術

• PIDアルゴリズム + デュアル熱電対キャリブレーション（キャビティの前/中央/後ろの3点での温度測定）を採用し、温度安定性≤±0.5℃（無負荷）、均一性≤±2%（負荷状態）、IEC 60335-2-9 Claus 11の温度上昇テスト要件に準拠しています。
• 加熱速度は0〜20℃/分で調整可能で、急速な温度上昇（急速ベーキングモードのシミュレーション）と段階的な温度制御（サーモスタットの精度の検証）をサポートし、さまざまなオーブンタイプのテスト要件に適応します。

マルチステーション並列テスト

• 標準の 2 ～ 6 ステーションの独立チャンバー (オプションで 10 ステーションまで拡張可能) では、各ステーションで温度、負荷電力 (0 ～ 15kW)、テスト期間 (0 ～ 24 時間) を個別に設定できるため、バッチ テストの効率が 50% 以上向上します。
• 各ステーションは断熱ロックウール（熱伝導率≤0.04W/m・K）で隔離されており、熱干渉を回避し、単一ステーションのテストデータが独立して正確であることを保証します。

プロジェクト全体のテスト機能

• 性能テスト：熱分布の均一性、温度回復時間、最大消費電力（精度±0.5％）。
• 安全性テスト：接地抵抗（分解能 0.1mΩ）、耐電圧（1800Vdc/1 分）、ドアシール漏れ（煙法検出）。
• エネルギー効率評価：待機電力消費、調理サイクルエネルギー消費（EU エネルギー効率ラベル A+++ 認証をサポート）。

安全保護設計

• 二重強化ガラス観察窓（断熱率95％）、キャビティシェル温度≤50℃（表面温度上昇テスト）、緊急停止ボタンと過負荷保護回路ブレーカーを装備、GB 4706.1条項16の電気安全要件に準拠。
• 自動故障診断：加熱管の異常（電流変動＞5％）をリアルタイムで警告し、ファンを停止（温度上昇率が急激に低下）し、設備の損失を削減します。

国際標準規格

• GB 4706.1-2005: 家庭用および類似の電気機器に対する一般的な安全要件 (第 11 項 温度上昇試験、第 16 項 電気絶縁)。
• IEC 60335-2-9:2014: 家庭用および類似の電気機器の安全性 パート 2-9: グリル、オーブン、および類似の機器に対する個別要求事項 (第 11 項 通常温度上昇、第 15 項 耐湿性)。
• GB/T 20835-2007: 電気オーブンの性能試験方法（第 5 項 温度均一性、第 6 項 熱効率）。
• EU ERP 指令: EU エネルギー効率指令 (オーブンの待機時エネルギー消費量および調理効率の試験方法)。
• UL 197-2019: 電気オーブンに関する米国の安全規格 (条項 7 過熱保護、条項 10 アース導通)。

製品の使用

• オーブン製造：生産ラインの完全検査/サンプリング検査（内蔵オーブンの温度制御精度、業務用オーブンの熱分布均一性など）を実施し、出荷された製品が GB/IEC/UL 規格を満たしていることを確認します。
• 品質検査および認証機関: CE、CCC、ETL 認証に必要なテスト レポートを提供し、安全上の欠陥分析 (加熱管の短絡リスクやドア シールの不具合検出など) をサポートします。
• 電子商取引およびブランド所有者: 製品プロモーションパラメータ(「250℃まで加熱するのに30分」など)の信頼性を検証し、エネルギー効率ラベルと性能パラメータ表のデータサポートを提供します。
• 科学研究機関：新しい断熱材（エアロゲルなど）の断熱効果試験、省エネ暖房技術（赤外線暖房など）の効率比較研究。

技術的パラメータ

テスト対象とテスト項目

テスト対象:

家庭用オーブン（埋め込み型、縦型、卓上型、容量5～60L）

業務用オーブン（ピザオーブン、パンオーブン、容量60～100L）

特殊用途オーブン（防爆オーブン、実験室用高温ボックス）

テスト項目:

温度性能:

無負荷/負荷温度上昇曲線（室温から300℃までの所要時間、精度±1秒）

キャビティ温度均一性（前部・中部・後部3点間の温度差≦±1.5℃）

温度回復時間（ドアを開けてから30秒後に設定温度に戻るまでの時間）

エネルギー消費とエネルギー効率：

スタンバイ電力（分解能0.1W、ERP指示≤0.5W要件に準拠）

調理サイクルのエネルギー消費量（トーストモードでのkWh消費量など）

熱効率計算（入力電力と有効熱出力の比、精度±0.5％）

安全性能：

接地抵抗（≤0.1Ω、GB 4706.1条項27）

絶縁抵抗（≥2MΩ、耐電圧試験1800Vdc、破壊なし）

ドアシールの気密性（煙法による漏れ検出率≤5%）

耐久性:

加熱管寿命試験（1000回の加熱・冷却サイクル後の電力減衰10%以下）

サーモスタットの精度ドリフト（長期使用後の温度偏差≦±1℃）
