Gb 6932 EN 61326 実験室レベルの高精度ガス給湯器試験システム

Gb 6932 EN 61326 実験室レベルの高精度ガス給湯器試験システム

製品紹介

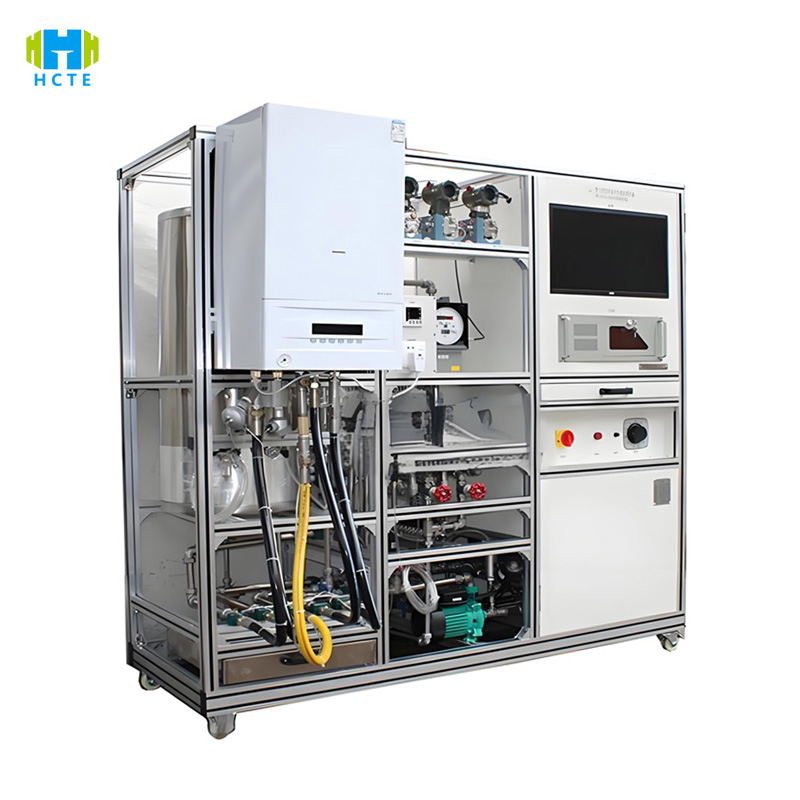

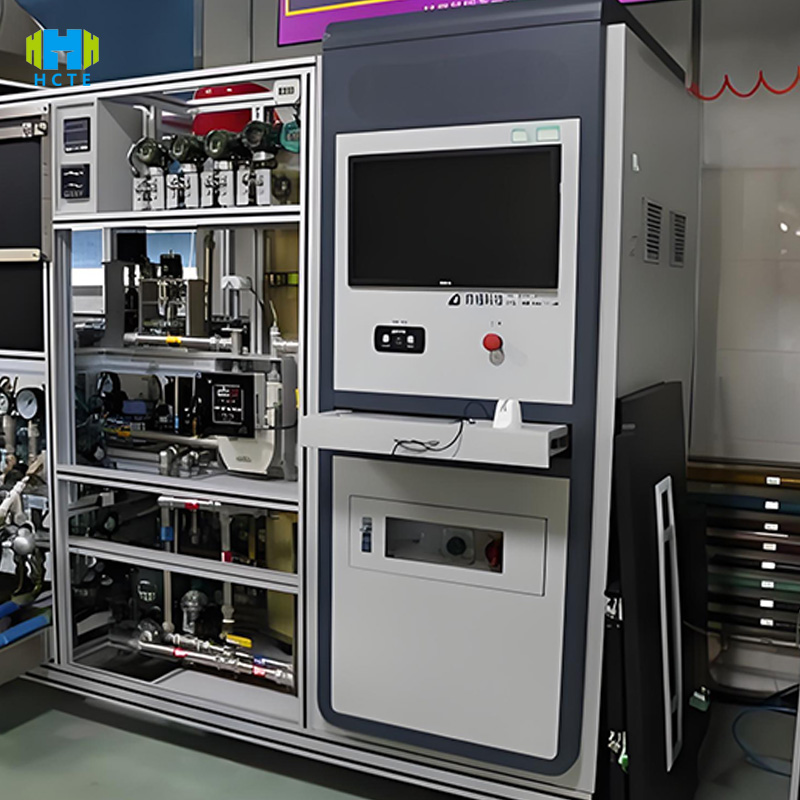

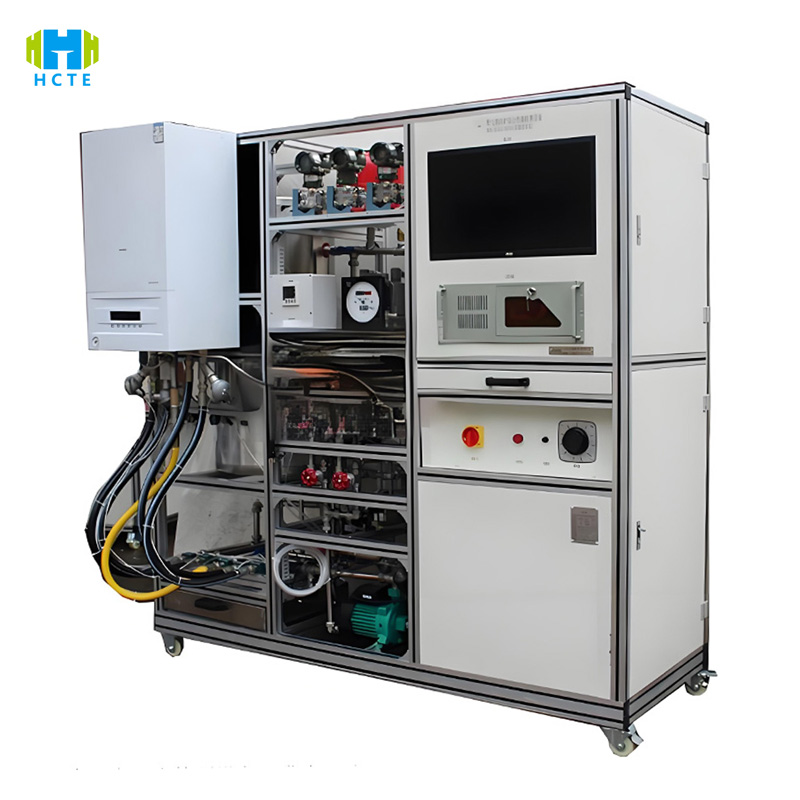

HH-RR-503S は、実験室レベルの精密検出に重点を置いており、4 つのコアモジュールを通じてガス給湯器の性能の詳細な分析を実現します。

▎フルパワーセグメント深度検出

電力およびガス源の適応：

0〜40kWは、家庭用（8〜30kW）および業務用（30〜40kW）の給湯器をカバーし、天然ガス（12T/10T）、液化ガス（20Y）のフルガス源、ガス圧力調整500〜3500Pa（分解能10Pa）をサポートし、世界中のガス源環境に適応します。

水質シミュレーション機能:

硬度0〜1000ppm、塩化物イオン0〜200ppmの調整可能、流量0〜30L/分の制御、熱交換器のスケール防止および耐腐食性を検証し、GB/T 18870水質適合性試験要件を満たしています。

▎多次元パフォーマンス分析

熱工学とエネルギー効率：

熱効率は二重白金抵抗法（精度±0.8％）でテストされ、第一レベルのエネルギー効率（≥90％）の詳細な検証をサポートします。

負荷調整比 ≥ 5:1、温水出力速度分解能 0.1L/分、Energy Star などの厳格なエネルギー効率基準に適合。

排気ガスの組成をリアルタイムに分析（CO/NOx分解能1ppm）し、環境認証試験をサポートします。

安全性と信頼性:

気密性検出精度は 0.005L/分 (30 分間の圧力の 1.5 倍) に達し、フレームアウト保護応答は 30 秒以下です。

電気安全テスト：絶縁抵抗≥10MΩ、耐電圧1800Vdc/1分、IEC 60335の感電防止要件に準拠。

1000回の起動停止サイクル、1000ppmの硬度の水質での長期動作、実際の使用での耐久性をシミュレートします。

▎インテリジェントな計測・制御・データ管理

操作とプロセス：

15 インチのタッチ スクリーンには 10 種類以上の標準テンプレート (CCC/CE/Energy Star) が組み込まれており、カスタム プロセスをサポートし、パラメータ設定時間を 60% 短縮します。

中国語と英語のインターフェースを切り替えて、多言語の研究室環境に適応します。

データのトレーサビリティ:

256GB のソリッド ステート ストレージは、80 以上のパラメータをリアルタイムで収集し、デジタル署名付きの PDF レポート (UN/CE データ形式を含む) を生成します。

ブロックチェーン証拠保存とリモート監査をサポートし、ISO 9001 のデータ追跡要件を満たしています。

▎高精度センサーマトリックス

コアハードウェア:

ドイツ輸入ガス質量流量計（±0.5％FS）、電磁水流量計（±0.3％FS）、白金抵抗温度センサー（±0.2℃）、CNAS / CMA二重校正により、精度は国家標準の1.5倍優れています。

動的圧力センサー（応答時間 <5 ミリ秒 (約 1.5 秒) でウォーター ハンマーの衝撃を捉え、極端な動作圧力の変動 (±20%) をシミュレートします。

モジュラー設計:

ガス源モジュール（天然ガス→液化ガス）を30分で素早く切り替え、実験室のデバッグコストを削減します。

取り外し可能な水路モジュールは、高温（95℃）および高圧（1.2MPa）の拡張をサポートし、特殊なシーンのテストに適しています。

製品の特徴

実験室レベルの精度: 熱効率 ±0.8%、流量検出精度 ±0.3% FS、UL/CE などの国際認証の厳しい要件に適合しています。

完全な標準互換性: GB/EN/ASME などの 15 の国際標準テスト手順が組み込まれており、多言語レポート (中国語/英語/スペイン語/アラビア語) が自動的に生成されます。

過酷な動作条件のシミュレーション: -10℃の低温始動、高度3000mの燃焼テスト、1000ppmの水硬度での長期動作、世界中の使用シナリオをカバーします。

AI データ分析: 機械学習アルゴリズムにより、不安定な燃焼やセンサードリフトなどの 12 の潜在的な問題を識別し、異常データ警告の精度は 99% を超えます。

モジュール設計: 取り外し可能なガス/水モジュール、30 分以内にガス源の切り替え (天然ガス → 液化ガス) を完了し、実験室のデバッグ コストを削減します。

国際標準規格

GB 6932-2015「家庭用ガス瞬間湯沸かし器」（第5項 熱効率、第6項 安全装置）。

EN 61326-1:2013「測定機器の電磁両立性」（セクション4 無線周波数干渉の制限）。

Energy Star プログラム「給湯器のエネルギー効率基準」(セクション 5 熱効率 ≥ 90%、セクション 6 待機電力消費 ≤ 1W)。

IEC 60335-2-34:2018「給湯器の安全要件」（第 11 項 温度上昇試験、第 15 項 耐湿性）。

ANSI Z21.10.3-2019「ガス給湯器の安全規格」（条項8：燃焼性能、条項12：自動安全装置）。

ISO 9001:2015「品質管理システム」（7.1.5項 監視機器の校正）。

ASTM D6476-19「ガス給湯器の耐久性試験方法」（セクション6 サイクル寿命試験）。

技術的パラメータ

テスト対象とテスト項目

コアテストオブジェクト:

家庭用ガス瞬間湯沸かし器（8～30kW、凝縮式・瞬間式含む）。

業務用ガス給湯器（30～40kW、容積式/モジュール式）。

特殊シナリオ給湯器（海洋/高原タイプ、高電圧モジュールが必要）。

コアテスト項目:

基本性能：定格熱負荷、出湯量、熱効率、負荷調整範囲。

エネルギー効率と環境保護：待機電力消費、CO/NOx排出濃度、エネルギー効率レベル（GB 30720/Energy Star）。

安全性能：気密性、失火保護応答時間、過熱保護温度、電気絶縁抵抗。

信頼性: 1000 回の起動停止サイクルテスト、水スケーリングシミュレーション (1000ppm 硬度で 1000 時間動作)、振動耐久性 (10 ～ 50 Hz)。

過酷な動作条件: 低空気圧始動 (定格空気圧の 85%)、高高度燃焼テスト (0 ~ 3000 m)、-10℃ 低温始動。

制御性能：水温制御精度（±1℃）、電力調整応答時間（＜10秒）、インテリジェント凍結防止機能の検証。
