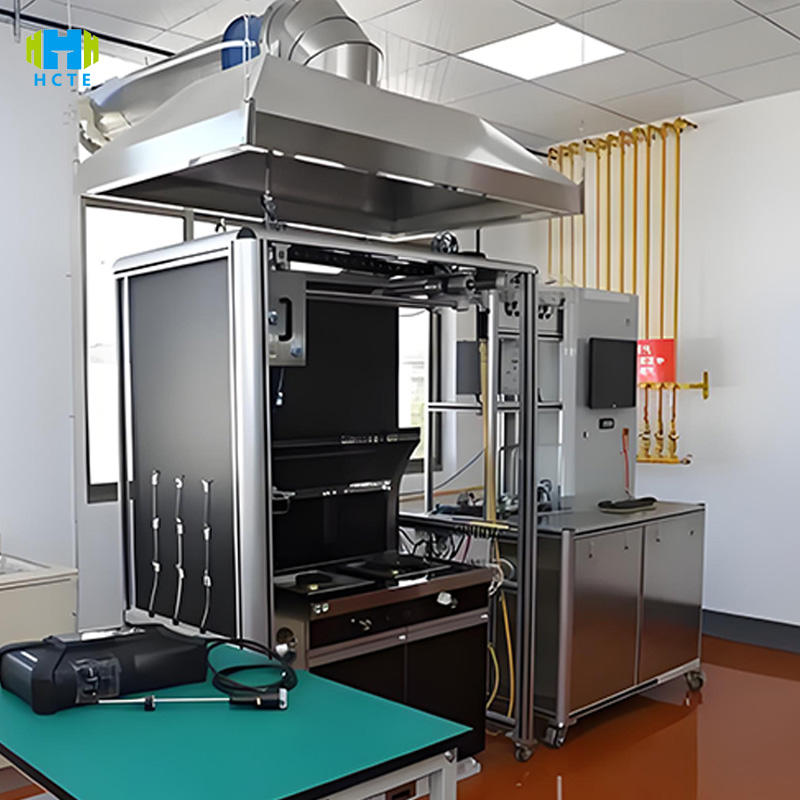

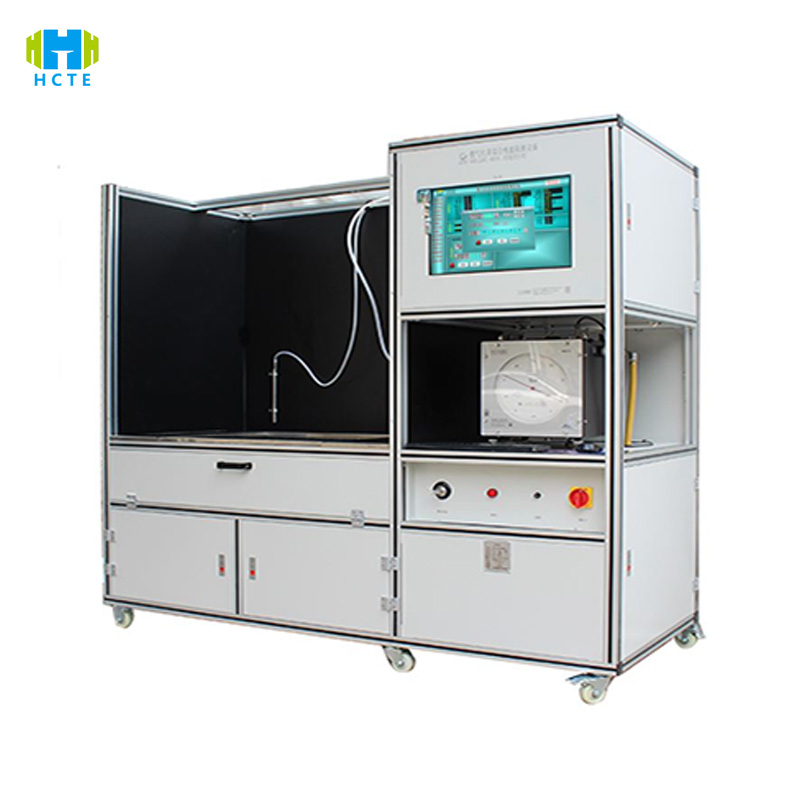

Gb 16410 ガスコンロ試験装置 5.0kW 全熱負荷対応 実験室グレードの精度

Gb 16410 ガスコンロ試験装置 5.0kW 全熱負荷対応 実験室グレードの精度

製品紹介

HH-ZJ-507S は、実験室レベルの精密検出に重点を置いており、3 つのコアモジュールを通じてガスコンロの性能の詳細な分析を実現します。

▎フルシナリオパフォーマンス検出機能

熱性能テスト：

熱負荷範囲は0～5.0kW（分解能0.01kW）で、シングルバーナー、ダブルバーナー、マルチバーナーに対応しています。天然ガス（12T/10T）および液化ガス（20Y）のガス源に適しており、ガス圧力は500～3500Pa（精度±0.5% FS）の範囲で調整可能です。

エネルギー効率レベルテスト（レベル1〜3）：燃焼効率≥63％（レベル3）〜≥69％（レベル1）、熱効率計算はGB 16410条項6.5.2の要件に準拠し、分解能は0.1％。

安全性と信頼性:

失火保護応答時間≤60秒（EN 30-1条項7.2.3）、気密性検出（30分間で動作圧力の1.5倍、漏れ≤0.01L/h）。

電気安全性：接地抵抗≤0.1Ω、絶縁耐電圧1800Vdc/1分、IEC 60335-2-37の感電防止要件に適合。

▎高精度センサーマトリックス

コア検出モジュール:

ガス質量流量計（±0.5% FS）：範囲0～5m³/h、ガス流量変動のリアルタイム監視（分解能0.01m³/h）。

赤外線熱流センサー（±1％FS）：0〜100℃の温度範囲をカバーし、ストーブ表面の熱分布を正確に捉え、熱効率の損失ポイントを特定します。

排ガス分析装置（CO/NOx分解能1ppm）：GB 16410Clause 6.5.3環境検出、限度超過時の自動アラーム（CO＞0.05％）をサポートします。

環境シミュレーション:

風圧シミュレーション0〜1000Pa（精度±1％FS）、ストーブの耐風性をテストします（800Paの風圧下での炎の安定性など）。

湿度制御10%〜95%RH（±1%FS）、湿度の高い環境での点火成功率を確認します（≥98%）。

▎ インテリジェントな計測と制御、データ管理

操作と分析：

12 インチの産業用タッチ スクリーン (中国語と英語の切り替え) には、8 つのテスト テンプレート (CCC 認証、Energy Star エネルギー効率、CE 認証フル項目) が組み込まれており、ワンクリックでプロセスを開始でき、パラメータ設定時間が 50% 短縮されます。

実験室の R&D テストのニーズに合わせてカスタマイズされたテスト スクリプト (80kPa のプラトー圧力での点火のシミュレーションなど) をサポートします。

データのトレーサビリティ:

128GB のソリッド ステート ドライブは、熱負荷、流量、排気ガス組成などの 60 以上のパラメータを自動的に記録し、CNAS/CMA 章 (UN/ECE 認定データ形式を含む) を含む PDF レポートを生成します。

最大 15 年間のデータ追跡期間を備えた、研究室情報管理システム (LIMS) との OPC UA プロトコル ドッキングをサポートします。

製品の特徴

実験室レベルの精度：熱負荷±1％、エネルギー効率検出精度±0.5％、国家基準の1.2倍、UL/CEなどの国際認証の厳しい要件に適合

完全な標準互換性: GB/EN/CSAなどの12の国際標準を内蔵し、多言語レポート(中国語/英語/フランス語/スペイン語)を自動的に生成し、グローバル認証をサポートします。

極限動作条件シミュレーション：高度3000mの低圧点火、-10℃の低温始動、85%RHの高湿度環境テストなど、世界中の使用シナリオをカバー

AIインテリジェント分析：機械学習アルゴリズムは、不完全燃焼やノズルの詰まりなど7種類の障害を識別し、異常データ警告の精度は98％以上です。

モジュール設計：ガス/風圧モジュールは素早く取り外し可能で、ガス源の切り替え（天然ガス→液化ガス）を20分以内に完了し、デバッグコストを削減します。

国際標準規格

GB 16410-2020「家庭用ガスストーブ」第6.5項：熱負荷および熱効率の試験方法；第7.2項：消火保護装置の要件。

EN 30-1:2018「家庭用ガスストーブの安全性と性能」第 5 項: 燃焼性能試験、第 7 項: 安全装置の応答時間。

CSA 1.1-19「ガスコンロの安全基準」第6条：熱効率の計算、第9条：気密性試験の圧力および判定、Energy Star プログラム「調理器具のエネルギー効率基準」第4節：熱効率 ≥ 65%（天然ガスコンロ）、第5節：待機時消費電力 ≤ 1W。

GB 30720-2014「家庭用ガスコンロのエネルギー効率限界値及びエネルギー効率等級」レベル1のエネルギー効率は熱効率が69%以上（卓上コンロ）、検出プロセスは条項5.3に準拠します。

テスト対象とテスト項目

コアテストオブジェクト

家庭用ガス1口コンロ（0.5～3.0kW）。

2口/マルチバーナーガスコンロ（1.0～5.0kW）。

埋め込み式/卓上式ガスコンロ（天然ガス/液化ガス）。

コアテスト項目

熱性能：定格熱負荷、熱効率、熱負荷偏差（≦±10%）、火炎安定性（800Pa 風圧テスト）。

エネルギー効率評価：エネルギー効率レベル（1〜3レベル）、スタンバイ消費電力、部分負荷効率（例：熱負荷50%での効率60%以上）。

安全性能：気密性、フレームアウト保護応答時間（≤60秒）、過熱保護温度（95℃±2℃）、接地抵抗（≤0.1Ω）。

環境性能：排気ガス組成（CO≤0.05％、NOx≤150ppm）、汚染物質排出濃度（GB 16410条項6.5.3）。

信頼性: 1000 点火サイクルテスト (成功率 ≥ 99%)、ノズル詰まりシミュレーション (50μm の不純物ガスで 500 時間の動作)。

環境適応性：低圧始動（定格圧力の85％）、高高度燃焼試験（0〜3000m）、低温始動（-10℃環境）。
