製品紹介

• 電力適応性：0〜40kW、壁掛けボイラー（18〜30kW）、床置き加熱炉（30〜40kW）に適しており、天然ガス（12T / 10T）、液化ガス（20Y）の全ガス源テストをサポートし、さまざまな空気圧環境（500〜3500Pa）での燃焼安定性をシミュレートします。
• 環境シミュレーション：水温調整5〜95℃（精度±0.5℃）、室温5〜45℃、水の硬度シミュレーション（0〜1000ppm）により、複雑な作業条件下での加熱炉のスケール防止能力を検証します。
• 熱性能：熱効率試験（デュアル熱電対法、精度±1％）、負荷調整比（最大/最小入熱≥3:1）、排気ガス組成分析（CO≤300ppm、NOx≤50ppm）。
• 暖房水/生活給湯二重回路検出：暖房水流量0〜30L/分（精度1％）、浴室水流量0〜20L/分（精度0.5％）、GB 25034条項6.5.1二重回路テスト要件に適合。
• 安全性能：気密性検出（15分間で作動圧力の1.5倍、漏れ≤0.01L/h）、ガスバルブ応答時間（開閉≤50ms）、過熱保護（95℃で自動停止）。
• 電気安全性: 接地抵抗≤0.1Ω、絶縁耐電圧1800Vdc/1分、EN 61326-1電磁両立性要件に準拠。
• 操作インターフェース: 12 インチの産業用タッチ スクリーン (中国語と英語の切り替え可能)、8 つの主要なテスト テンプレート (CE 認証の全項目、Energy Star エネルギー効率テストなど) が組み込まれており、プロセスの開始はワンクリックで、パラメータ設定時間は 50% 短縮されます。
• データ管理: 128G ソリッド ステート ハード ドライブは、PDF レポート (SPC 管理チャートとエネルギー効率評価の決定を含む) を自動的に生成し、USB/イーサネット エクスポートと MES システム ドッキングをサポートし、データ トレーサビリティ期間は最大 10 年です。
• クイッククランプ: 空気圧クイックリリースクランプにより、DN20-DN50 インターフェースの交換が 5 分以内に完了し、Navien や Vaillant などのブランドの壁掛け式/床置き式加熱炉と互換性があります。

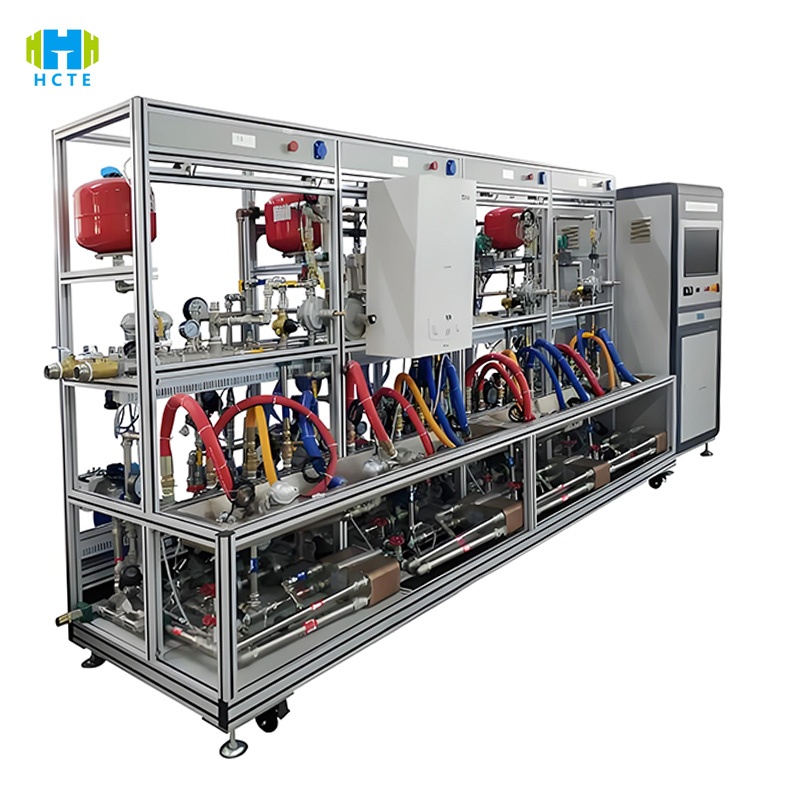

• マルチステーション並列: 標準 6 ステーション独立テスト (オプションで 12 ステーション)、検出効率が 80% 向上し、年間生産量が 100,000 台を超える生産ラインの全検査/サンプリング検査要件をサポートします。

製品の特徴

• ドイツ輸入ガス質量流量計（±0.5％FS）、白金抵抗温度センサー（±0.3℃）、CNASによる校正済み、国家基準を上回る
• 独立した暖房/浴室水モジュール、デュアルシステム性能の同期検出、高級壁掛けボイラー複合作業状態検証に適しています
• GB 25034、EN 677、CSA 4.9、その他12の国際規格を内蔵し、複数の認証に必要なデータレポートを自動的に生成します。
• 燃焼曲線の変動をリアルタイムで分析し、ガスバルブの詰まりや熱交換器のスケールなど8種類の障害を識別し、診断精度は98％以上です。
• 取り外し可能なガス/水モジュールは、天然ガスと液化ガスの迅速な切り替えをサポートし、世界市場のガス源の違いに適応します。

国際標準規格

• GB 25034-2020「ガス温水ボイラー」第6.5条：熱効率試験；第6.6条：気密性および安全装置試験。
• EN 677:2018「ガス暖房ボイラーのエネルギー効率基準」付録A：熱効率計算方法、付録B：待機時消費電力テスト（≤1W）。
• CSA 4.9-19「ガス暖房機器の安全規格」第7条：燃焼性能試験、第10条：自動安全制御装置の検証。
• EN 61326-1:2013「計測、制御および実験室で使用される電気機器の電磁両立性要件」セクション 4: 無線周波数干渉制限 (クラス B)、セクション 5: 静電放電耐性。
• ISO 9001:2015「品質管理システム」第 7.1.5 条: 監視機器の校正およびデータ トレーサビリティの要件。

テスト対象とテスト項目

コアテストオブジェクト:

• 家庭用壁掛けガス暖房炉（18～30kW）。
• 床置型ガス暖房炉（30～40kW）。
• 商用モジュール加熱炉（オプションの高電圧モジュールが必要）。

コアテスト項目

• 熱性能：熱効率、負荷調整比、排気ガス組成（CO/NOx）、熱損失率。
• エネルギー効率評価：スタンバイ時の消費電力（Energy Star ≤1W）、温水出力効率、部分負荷効率（EN 677 要件）。
• 安全性能：気密性、ガスバルブ漏れ、フレームアウト保護応答時間（≤30秒）、過熱保護温度（95℃±2℃）。
• 信頼性: 1000 回の起動停止サイクルテスト、水スケーリングシミュレーション (硬度 1000 ppm、500 時間稼働)、振動耐久性 (10 ～ 50 Hz)。
• 環境適応性：低圧始動（定格圧力の85％）、高高度燃焼テスト（0〜3000m）、低温始動（5℃環境コールドスタート）。
• 電気的性能：接地抵抗、絶縁耐電圧、電磁両立性（放射妨害波≤40dBμV/m）。
