ガス給湯器テスター 30kW 熱効率 ±1% IEC60335

ガス給湯器テスター 30kW 熱効率 ±1% IEC60335

製品紹介

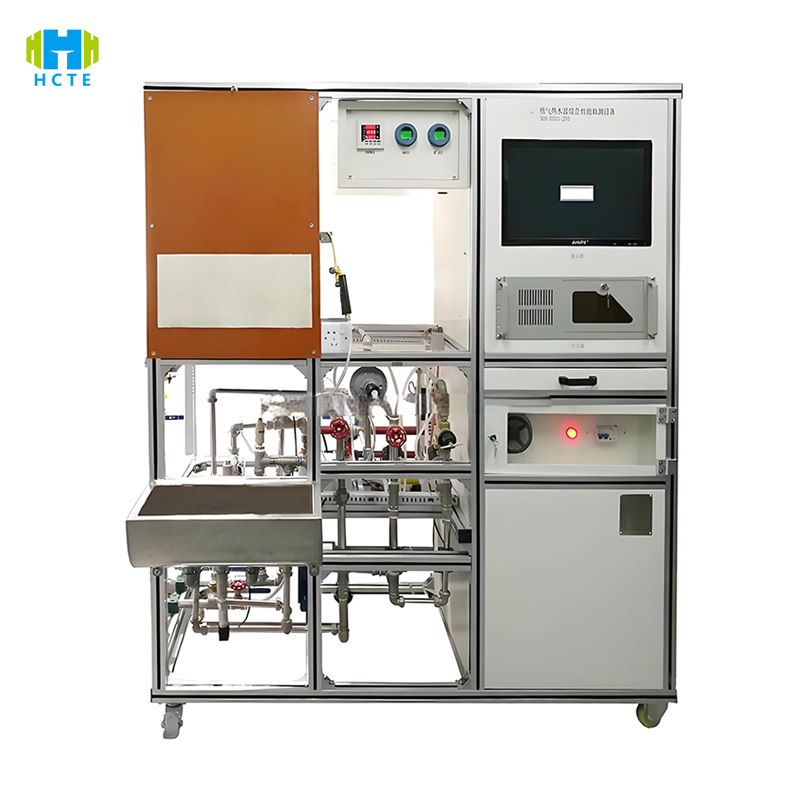

HH-RR-503は、フルパワーカバレッジとインテリジェントな測定および制御テクノロジーを使用して、ガス給湯器の性能の正確な評価と効率的な品質検査を実現します。

1. フル稼働状態シミュレーションテスト

• 電力範囲: 0〜30kW、家庭用瞬間給湯器、容積式給湯器(天然ガス/液化ガス/製造ガス)に適しており、定格熱負荷、最小/最大入熱テスト(GB 6932 条項 5.1 要件)をサポートします。
• 環境シミュレーション：水温調整10〜90℃（精度±0.5℃）、気圧変動±15％定格圧力、さまざまな地域の水質と気圧環境での動作安定性をシミュレートします。

2. 多次元検出機能

• 熱効率試験（デュアル熱電対法、精度±1％）、温度上昇速度（0〜60℃/分、分解能0.1℃/秒）、熱負荷均一性（偏差≦2％）。
• 排気ガス組成分析（CO/NOx濃度、分解能1ppm）、GB 30720エネルギー効率評価認証要件に適合。
• 気密性検出（30分間で作動圧力の1.5倍、漏れ≤0.01L/h）、フレームアウト保護装置の応答時間（≤60秒、IEC 60335-2-34 条項15）。
• 電気安全テスト：接地抵抗（≤0.1Ω）、絶縁耐電圧（1800Vdc/1分、破壊なし）。

3. インテリジェントな計測・制御システム

• 操作インターフェース: 10 インチのカラー タッチ スクリーン (中国語と英語の切り替え可能)、5 つのテスト テンプレート (CCC 認証の全項目検出、Energy Star エネルギー効率テストなど) が組み込まれており、プロセスはワンクリックで開始され、パラメータ設定時間が 40% 短縮されます。
• データ管理: 64G の暗号化ストレージは、PDF レポート (SPC 管理チャートを含む) を自動的に生成し、USB/イーサネット エクスポートと MES システム ドッキングをサポートし、ISO 9001 品質トレーサビリティ要件を満たします。

4. 効率的な生産ラインの適応

• クイッククランプ: 空気圧クランプは DN15-DN50 インターフェースの交換を 3 分以内に完了し、Navien や Rheem などのブランドの垂直/水平給湯器と互換性があります。
• マルチステーション設計：標準 4 ステーション並列テスト（オプションで 8 ステーション）、検出効率が 60% 向上し、組立ラインの全検査/サンプリング検査要件に適合します。

製品の特徴

• ドイツから輸入したガス流量計（±0.5％FS）、水温センサー（±0.3℃）、CNASによる校正済み、国家基準より優れています。
• 4 つの独立した制御ステーションがあり、単一デバイスの毎日の検出能力は 200 台以上に達し、年間生産量が 50 万台を超える生産ラインに適しています。
• GB 6932、IEC 60335、Energy Star テスト手順が組み込まれており、複数の認証に必要なデータ レポートを自動的に生成します。
• AIアルゴリズムは、不完全燃焼（COが基準を超える）や異常な水の流れなど7種類の障害を95%以上の診断精度で識別します。
• 天然ガス (12T/10T) と液化ガス (20Y) の切り替えをサポートし、ハードウェアの交換は不要で、世界中の市場のニーズに適応します。

国際標準規格

• GB 6932-2015「家庭用ガス瞬間湯沸かし器」第5.1項：熱効率試験方法；第5.3項：気密性試験圧力及び判定。
• IEC 60335-2-34:2018「家庭用及び類似の電気機器の安全性パート2-34：給湯器に対する特別要求事項」第11項：温度上昇試験、第15項：耐湿性試験。
• Energy Star プログラム要件 セクション 5: 熱効率 ≥ 82% (体積)/90% (瞬間)、セクション 7: スタンバイ電力消費量 ≤ 1W。
• ANSI Z21.10.3-2019「ガス給湯器の安全規格」第8条：燃焼性能試験、第12条：自動安全装置の検証。

技術的パラメータ

テスト対象とテスト項目

テストオブジェクト

• 家庭用ガス瞬間湯沸かし器（8～30kW）。
• 容積式ガス給湯器（10～100L）。
• 業務用ガス給湯器（30～100kW、高電圧モジュールが必要）。

テスト項目

• 熱性能：熱効率、熱負荷、温度上昇率、排気ガス組成（CO/NOx）。
• 安全性能: 気密性、フレームアウト保護応答時間、接地抵抗、圧縮強度。
• エネルギー効率評価：待機時消費電力、給湯効率（Energy Star 認証指標）、負荷調整比（最大/最小入熱）。
• 信頼性: 1000 回の起動停止サイクルテスト、高温老化 (90℃、24 時間連続動作)、水スケールシミュレーション (硬度 ≤1000ppm)。
• 環境適応性：低圧始動（定格圧力の85％）、高高度燃焼安定性（高度0～3000m適応）。
