高真空拡散ポンプシステム 極限真空度 2.5×10⁻⁴Pa デュアルポート Kf40/Kf25

Veat-002 高真空拡散ポンプシステム 最高真空度 2.5×10⁻⁴Pa デュアルポート Kf40/Kf25

製品紹介

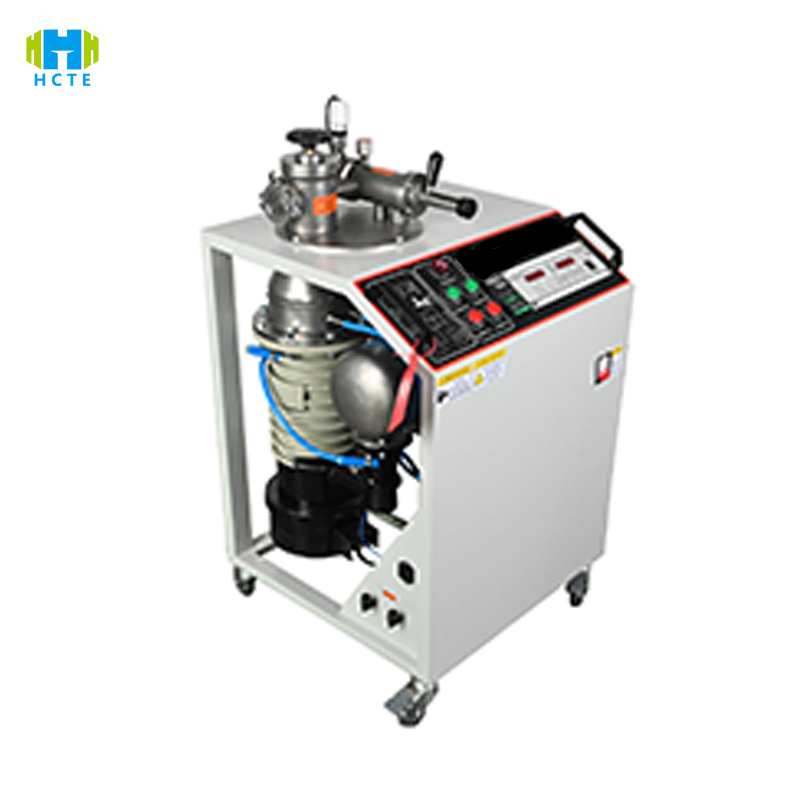

VEAT-002は、半密閉構造とインテリジェント温度制御システムを採用し、No.275シリコンオイル拡散ポンプ（加熱出力1kW）とGS-1ロータリーベーンポンプを一体化することで、20分以内に安定した高真空（≤2.5×10⁻⁴Pa）を実現します。装置上部には三方手動高真空バッフルバルブが装備されており、排気経路を素早く切り替えることができます。真空ソレノイドバルブとガスタンク（1時間真空維持）を内蔵し、電源OFF時に自動的に逆流を遮断し、繊細なワークピースを保護します。PUクイックプラグ冷却水インターフェース（流量200L/h）に対応し、ガラス管ホットメルトプラグ、真空コーティング、滅菌容器の真空引きに適しています。

製品の特徴

• 高性能排気システム：主排気速度≥280L/s、到達真空度2.5×10⁻⁴Pa、ガスタンク圧力を1時間維持。
• 安全保護設計：

1. 電源が切れると真空パイプラインを自動的に閉じて、油蒸気の逆流による汚染を防止します。
2. 冷却水温度（10℃〜35℃）をリアルタイムで監視し、過熱時に自動警報を発します。

• 柔軟なマルチインターフェース: KF40/KF25 デュアル排気ポートは自由に切り替えることができ、DN25-DN40 真空ベローズに適しています。
• 低騒音・環境保護：ロータリーベーンポンプの排気口にはオイルミストフィルターが装備されており、騒音は≤55dB、オイルミスト浄化率は≥95%です。
• 産業グレードの耐久性: ラックの両側にある冷却ファンは、-10℃ ～ 55℃ の環境での連続動作をサポートします。
• 便利な移動: 金属イオン化ゲージは飛散防止設計で、機械全体の重量は 105kg で、ユニバーサル ホイール ベースが標準装備されています。

国際標準規格

• ISO 9001:2015 品質管理システム認証により、製造プロセスとコンポーネントの信頼性が保証されます。
• IEC 60255-1 真空機器の電気安全仕様。絶縁強度および電磁両立性テストをカバーしています。
• ASTM E595-07 真空システムのガス放出率および汚染制御規格。揮発性汚染物質を 0.01% 以下に制限します。

技術仕様

製品の用途

• 真空熱処理：管状炉および真空ろう付け炉の急速真空引きおよび圧力維持。
• 実験室研究: 電子顕微鏡サンプル室および質量分析計イオン源の高真空準備。
• 医療機器：滅菌容器や凍結乾燥機などのオイルフリークリーン真空環境構築。
• 工業製造：小型コーティング機および密閉装置の気密性試験および真空包装。

試験対象と検査項目

試験対象: 真空管炉チャンバー、半導体コーティング装置、医療用滅菌容器、実験室用質量分析計。

検査項目：

• 到達真空度と排気効率（作動圧力に達するまで20分）。
• ガスタンクの圧力安定性（1時間真空低下率≦5％）。
• オイルミストろ過効果（粒子≤0.1μm、油蒸気残留物≤0.01mg/m³）。
• 冷却システムの信頼性（水温変動±2℃以内）。
