空調エンタルピー差試験室 国際規格空調性能試験装置

空調エンタルピー差試験室 国際規格空調性能試験装置

製品紹介

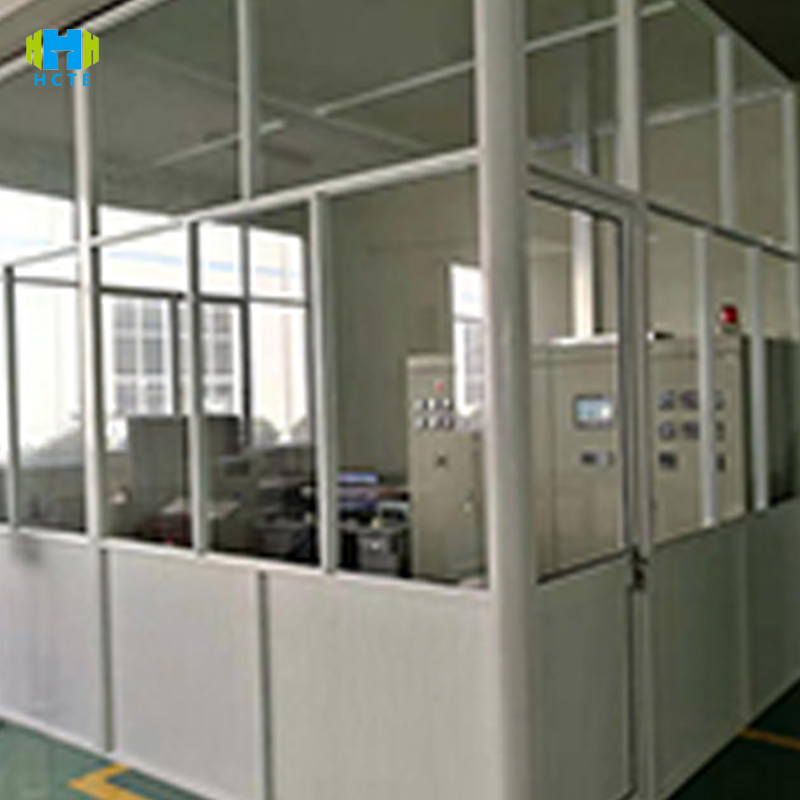

AEEDL-001は、エアコン性能試験の中核プラットフォームとして、空気エンタルピー差法を用いて多次元パラメータ測定を実現します。室内外のキャビンシミュレーションでは、温度範囲20℃～50℃、湿度10%～95%RH、温度制御精度±0.1℃を実現し、GB/T7725のエンタルピー差法の厳格な要求を満たしています。設備にはR32赤外線検出器6台（室内3台、室外3台）が搭載されており、0～100%LEL濃度のリアルタイムモニタリング、2段階早期警報連動換気、電源オフ、火災緊急照明などにより、R32/R290などの可燃性・爆発性冷媒の試験の安全性を確保しています。モジュール設計は、スプリット型、マルチスプリット型などのモデルと互換性があり、冷房/暖房、凍結/結露などの過酷な動作条件の最大/最小操作をサポートし、研究開発から量産までの全プロセスをカバーします。空調性能評価、データはGB、ISO、ASHRAEなどの国内外の認証に直接使用できます。

製品の特徴

• 高精度測定：入口空気乾球/湿球温度±0.10℃制御、相対湿度±2％RH測定、エンタルピー差法の国際規格の精度要件を満たしています。
• 防爆安全システム：2段階警告（10％/20％LFL）連動換気、電源オフ、漏洩冷媒の10分間急速希釈、R32/R290などの高リスク冷媒のテストに適しています。
• 完全な条件のシミュレーション: -20℃〜50℃の広い温度範囲 (オプションで-40℃)、10%〜95% RH湿度、最大/最小動作、凍結/結露、その他の極端な条件をサポートします。
• インテリジェントなリンケージ制御: 外気/排気ダンパー、防爆ファン、警報システムが自動的に反応し、車内のガス濃度を安全かつ制御可能な状態に維持します。
• 静電気防止設計：独立接地（<1.0Ω)、静電気防止ホイールとゴムシールにより、静電気火花の隠れた危険を排除し、敏感な電子テストに適しています。
• 国際規格との互換性：GB/T、ISO、JIS、ASHRAEなどのシステムをサポートし、出力データは国内外の認証申請に直接使用されます。

国際標準規格

• GB/T7725-2004: 国内市場へのアクセスを確保するために、エンタルピー差法のテストプロセス、精度、およびデータ処理を定義します。
• ISO5151:2014: 空気量、EER/COP、その他のパラメータ測定を網羅した国際的な空調性能評価規格。
• ANSI/ASHRAE37-2013: エンタルピー差実験室の環境制御と安全保護を標準化するアメリカ冷凍協会規格。
• IEC60079-14:2013: 防爆電気換気保護規格。実験室の防爆装置の設計と設置をガイドします。

製品の使用

• 空調設備の研究開発：冷暖房能力の最適化、低温暖房検証、APFエネルギー効率試験（可変周波数多条件を含む）。
• 品質検査：工場出荷前の風量、消費電力、結露/凍結故障シミュレーション、第三者認証コンプライアンス検査。
• 冷媒安全性: R32/R290 漏れ防止、防爆性能検証、新しい環境に優しい冷媒試験への適応性。
• エネルギー効率認証: GB、ErP、DOE およびその他の地域のエネルギー効率基準のテスト要件を満たします。

試験対象と検査項目

試験対象：家庭用（1〜5HP）、業務用（10〜50HP）エアコン、特殊（防爆・低温）エアコン、R32/R290冷媒モデルを含む。

検査項目：定格冷房・暖房、風量、消費電力、APF、凍結・結露・結露除去、冷媒漏洩警報対応、接地抵抗・防爆システムの信頼性。

アフターサービス

標準サポート: GB/ISO/ASHRAE テスト ソリューションを提供し、認証申請を支援します。

カスタマイズされた変換：温度範囲の拡大（-40℃）、ワークステーションの増加（並列のダブルキャビン）。

安全教育：防爆・静電気防止操作教育（オンライン/オフライン）。

保証メンテナンス: 1 年間の保証、生涯にわたる防爆コンポーネントのアップグレード。
